作者 | Wang Jieyu



在電源電路中，電感的非線性飽和是一個常見問題。當電流超過飽和電流時，磁芯材料無法繼續有效存儲磁場能量，電感值顯著下降，進而導致電流波形失真、功率損耗增加以及電路效率降低。



同樣，在濾波電路中，濾波電感的非線性飽和會削弱其濾波效果，使高頻噪聲無法有效濾除。

今天，我們將重點介紹CST低頻工作室中Ms solver的一個重要功能——State Space Model（狀態空間模型）。State Space Model是一種用于描述系統動態行為的數學模型，能夠更準確地刻畫現實世界中復雜系統的非線性特性，為電路設計和優化提供有力支持。







State Space Model如何設置

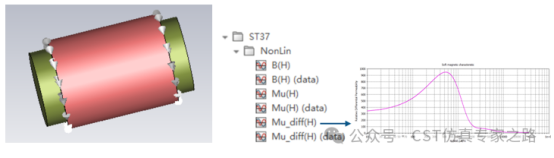

首先創建3D模型，如一個簡單的非線性電感，包括非線性材料B-H曲線。

在Ms solver中勾選Incremental Inductance Matrix。







選擇State Space Model

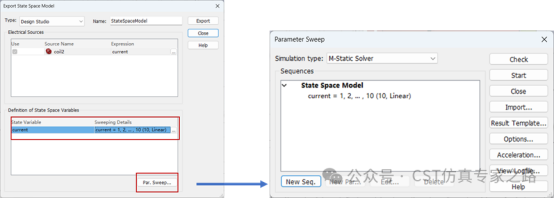

設置合適的參數范圍，并啟動參數掃描仿真。

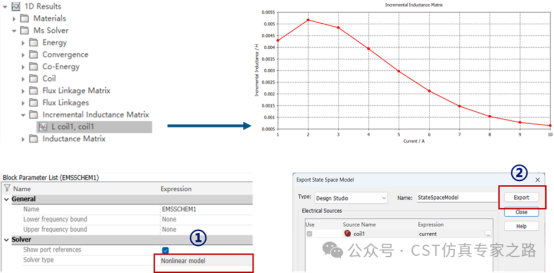

得到多個參數的Incremental Inductance Matrix仿真結果后，在Schematic中選擇Nonlinear Model。然后回到State Space Model設置中選擇Export。





這樣就完成了State Space Model的創建。

State Space Model應用案例

【應用案例一】：濾波電感飽和對濾波性能的影響

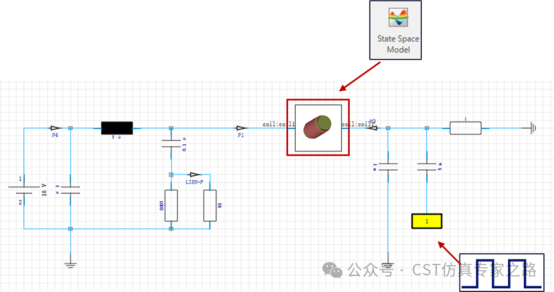

電路模型：等效噪聲源+濾波電路+LISN+電源+Load



構建典型的CE（傳導噪聲發射）等效電路，包含等效噪聲源、濾波電路、LISN、電源、Load。



其中濾波電感為State Space Model，在不同的直流偏置下，呈現非線性電感的特性。





仿真結果

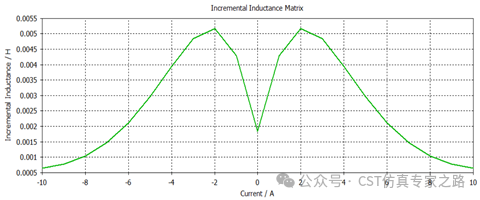

非線性電感感量



結果分析：

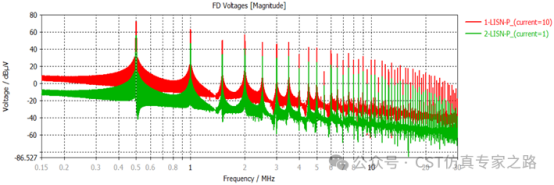

選擇合適的參數掃描范圍，該范圍需要覆蓋電路中通過電感的電流值。（本案例為 -10A---10A）通過參數掃描得到不同電流下的增量電感量。從結果中可以清晰的看到感量隨電流的增大呈現非線性。傳導噪聲仿真結果對比：Load 1Ω vs. 10Ω





結果分析：

電源電壓恒定為10V，當Load為1Ω時，等效電路中直流電流約10A。同理，當Load為10Ω時，等效電路中直流電流約1A。從仿真結果對比可以看到，當直流電流為10A時，電感趨于飽和，導致感量下降，從而影響了濾波電路的濾波性能。



【應用案例二】：DC/DC converter中功率電感的飽和

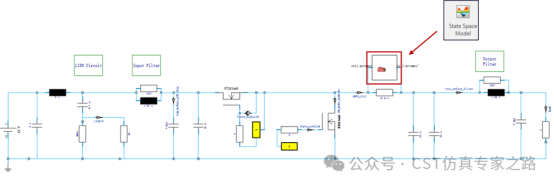

 電路模型： DC/DC converter 電路+濾波電路+LISN



l構建完整DC/DC converter  CE噪聲測試電路，即在DC/DC converter 電路的基礎上，增加濾波電路，LISN等效電路等。

l這是一個典型的同步整流BUCK電路，其中功率電感為State Space Model，在不同的直流偏置下，呈現非線性電感的特性。

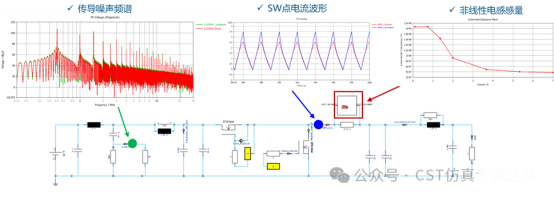

仿真結果：線性電感 vs. 非線性電感（基于State Space Model）





結果分析：

通過SW點電流波形的對比，能夠清晰地看到功率電感的飽和現象。即在電流增大的過程中，由于電感趨于飽和，電感感量下降，電感上的電流變大且波形向內彎曲。由于本案例中電感的非線性對電流波形的影響不是特別大，因此傳導噪聲增加1dB左右。
