前言

輕量化是汽車發展的重要方向。研究顯示，若汽車整車重量降低 10%，燃油效率可提高 6%-8%；其次輕量化可提升汽車的主動安全性能、提高加速性能、制動性能、操作性能以及乘坐舒適性等性能。白車身結構的優化設計是汽車輕量化的重要手段之一。



通過結構的優化設計，能夠?qū)崿F(xiàn)整車重量的降低以及整體性能的提升。然而白車身是一個綜合的工程結構，其設計涵蓋多個學科領域，如果單一研究某一學科或某一性能的優化，則忽略了整個系統內各個學科的相互影響，這種設計方法只能獲得局部最優解，可能失去系統最優解，而且設計周期長、成本高。



因此，汽車的輕量化設計需要多學科設計優化（Multidisciplinary design optimization, MDO）方法。國外大型汽車公司已經把 MDO 應用于汽車結構設計當中，近年來，國內也已經廣泛的開展白車身的多學科聯合優化工作。



本文綜合考慮了白車身的模態、剛度、NVH 以及碰撞性能，對白車身進行多學科聯合

優化，在保證結構滿足各學科性能要求的前提下，實現了白車身的輕量化設計。



1 相關模型及優化方案

1.1 多學科優化數學模型

多學科優化的數學表達式為：





式中：x 為設計變量；f x, u x 為目標函數；gi x, u x 為不等式約束條件，n 為不等式約束的總數；hj x, u x 為等式約束條件，m 為等式約束的總數；u x 為狀態方程。

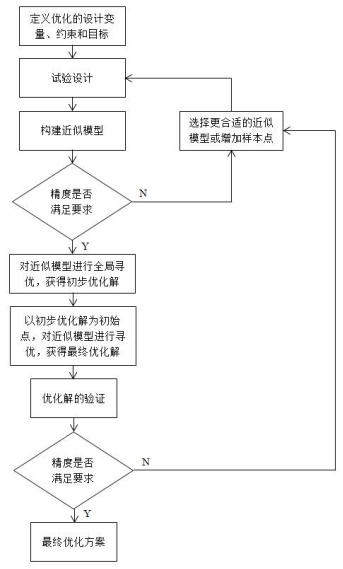

白車身有限元模型較大，尤其是整車碰撞工況，為高度非線性的動態分析過程，計算時間長，直接采用有限元模型進行優化是不可能的。因此，本文采用近似模型來代替有限元模型，對近似模型進行優化，以提高優化效率。同時，白車身多學科優化是復雜的優化問題，為了避免結果落入局部解，需要采用全局探索法獲得優化解，但全局法優化效率比較低，而直接法效率更高，因此選擇全局法與直接法相結合的方式來獲得最終的最優解。優化流程如下圖所示。





圖 1 白車身多學科聯合優化流程



1.2 優化的拉丁超立方試驗設計

優化的拉丁超立方設計改進了隨機拉丁超立方設計的均勻性，使因子和響應的擬合更加精確真實，樣本能夠覆蓋整個設計空間，具有較強的穩健性以及非常好的空間填充性和均勻性。圖 2 為 2 因素 9 水平隨機拉丁超立方與優化的拉丁超立方算法采樣對比。

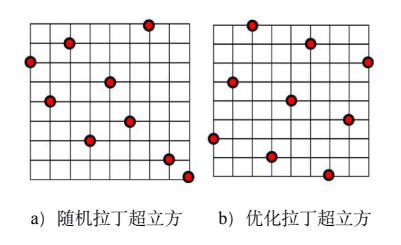

圖 2 二因素試驗設計對比示意圖



1.3 徑向基神經網絡模型

徑向基函數（Radial basis functions, RBF）神經網絡算法以待測點與樣本點之間的歐幾

里德距離為自變量，即假設x1,…, xn ∈ Ω ? RN 代表一組輸入向量，gi ≡ g x ? xj, c ∈ R, j =1…N 是基函數。其中 x ? xj, 是歐幾里德距離： x ? xjT x ? xj ,且 0.2 ≤ c ≤ 3。



RBF 神經網絡模型具有很強的逼近復雜非線性函數的能力和較強的容錯能力，20 世紀80 年代成功的應用于組合優化問題，如今已經被廣泛地應用到函數逼近、模式識別、圖像處理與計算機視覺、信號處理、時間序列、醫藥控制、軍事系統以及優化。



2 分析工況概述

本文研究對象為國產某自主品牌研發項目 SUV 車型，通過考察白車身剛度性能、模態性能、NVH 性能以及整車的碰撞安全性能來實現白車身的輕量化，如圖 3 所示。其中剛度工況、模態及動剛度工況采用 Nastran 計算，碰撞工況采用 LS-DYNA 計算。白車身模型共1466619 個單元，1304586 個節點；整車碰撞模型共 3687349 個單元，3604824 個節點。

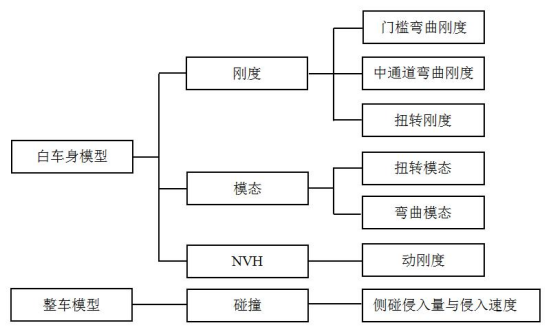

圖 3 白車身優化所考察的性能



在彎曲工況中，約束白車身前、后減速器位置，在駕駛與副駕駛座椅安裝孔、車身后地板前橫梁上表面及后地板前橫梁翻邊前沿施加載荷；



在扭轉工況中，約束白車身后減速器位置及防撞梁最前端左右對稱位置的一個節點，在左右前減速器位置施加 1500Nm 的扭矩載荷；



計算白車身自由模態，采用模態追蹤技術考察彎曲模態頻率與扭轉模態頻率；在動剛度工況中，在車身懸置安裝點、車身與底盤安裝點 X、Y、Z 方向分別施加 1N的載荷，獲得加載點各方向在 50~250Hz 范圍內的動剛度曲線；

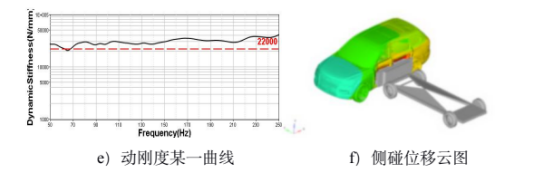

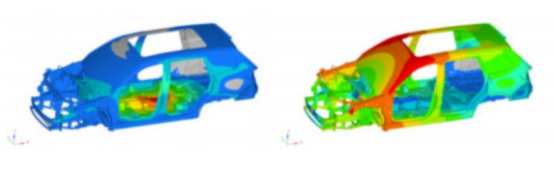

側面碰撞工況中，將整車有限元模型固定，可移動壁障有限元模型以 50km/h 的速度從司機一側撞擊整車，分析時長為 0.1s。圖 4 為初始設計階段各工況計算結果。





a）彎曲剛度位移云圖           b）扭轉剛度位移云圖





c）彎曲模態位移云圖           d）扭轉模態位移云圖

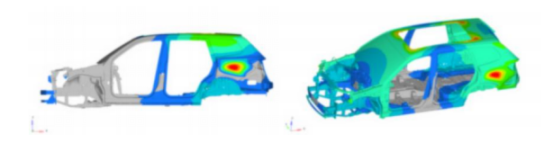

圖 4 各工況初始結果



3 變量、約束與優化目標

3.1 優化變量

根據白車身的結構特征，本文選取了白車身的 30 個零件的厚度作為設計變量，如下圖所示。另外，為滿足工藝要求，白車身左右對稱件用同一變量表示。





圖 5 取作設計變量的車身零件

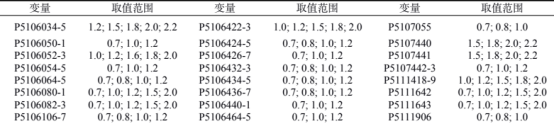

由于鈑金的厚度只能取到一系列規定的厚度值，無法取到連續值，因此變量取值是離散的，如下表所示。



表 1 變量及其取值范圍





3.2 優化約束與目標

優化目標為白車身質量最小，優化約束及初始設計階段結果見下表。

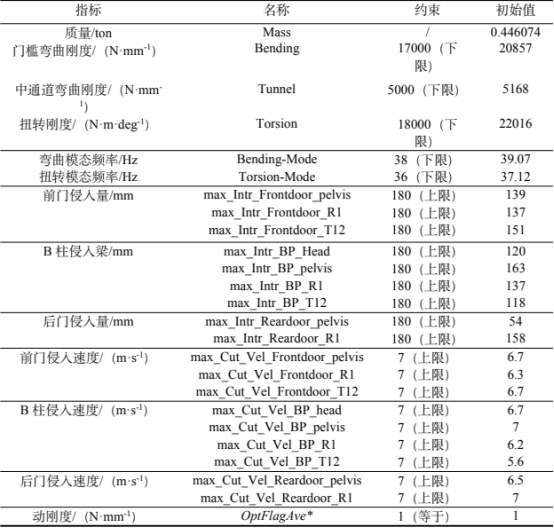

表 2 約束及其初始值



*注：動剛度結果關注每一點在三個方向上 50Hz~250Hz 范圍內平均動剛度值，共 416 個輸出指標，由于指標過多，一個一個處理十分繁瑣，所以在 isight 中通過腳本語言為指標設置一個綜合變量 OptFlagAve，只有當所有指標滿足要求時，OptFlagAve 才滿足要求（OptFlagAve=1）。



白車身多學科聯合優化的數學表達式為：







式中：xi為第 i 個設計變量，Pi為變量xi的取值范圍，參見表 1；max Intr為侵入量，max為侵入速度，參見表 2。



4 試驗設計

本文采用優化拉丁超立方設計方法生成各工況的樣本矩陣，用于計算樣本值。各工況的樣本數量如下表所示。由于計算量比較大，為節約時間，采用 python 程序編寫腳本，自動提交模型到 Altair Compute Manager 云計算，提升計算效率。

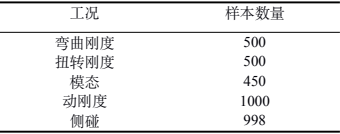

表 3 各工況樣本數量





樣本計算完成后，基于樣本值搭建各響應的近似模型，再用近似模型代替有限元模型

進行多學科優化，即采用“試驗設計-近似模型-優化”的優化策略，如下圖所示，以提升優

化效率。





圖 6 基于 isight 的“試驗設計-近似模型-優化”流程



5 近似模型

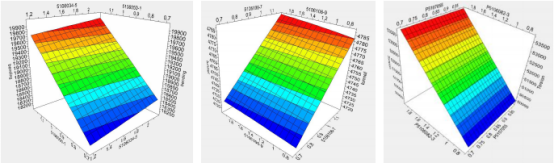

本文選擇徑向基神經網絡算法建立各響應的近似模型。圖 7 中為各個工況任意選擇的兩個變量與響應之間函數關系的 3D 顯示。由于碰撞及動剛度的響應較多，圖中僅給出其中的兩個響應函數關系。從圖中可以看出各響應與設計變量之間的非線性程度。





a）門檻彎曲剛度近似模型 b）中通道彎曲剛度近似模型 c）扭轉剛度近似模型





d）彎曲模態近似模型 e）扭轉模態近似模型 f）質量近似模型





g）動剛度某一響應近似模型 h）側碰工況某一響應近似模型

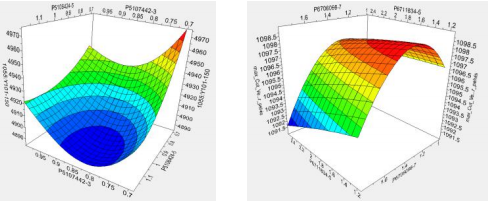

圖 7 近似模型 3D 顯示

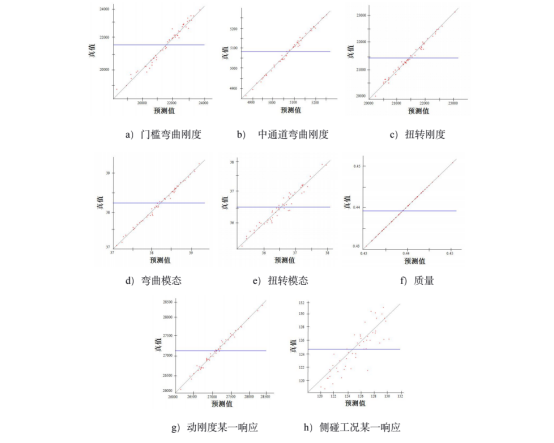

近似模型的精度通常用復相關系數（R²）作為檢驗指標，一般認為R2 > 0.9 時，近似模型的精度可以接受。圖 8 為各工況近似模型的誤差分析結果，其中模態、剛度的R² 值均大于 0.9，而質量的R² 值為 1，說明這些指標的近似模型精度滿足要求，能夠很好的代替有限元模型。在動剛度的 416 個響應中，有 38 個近似模型的R² 值小于 0.9，其中最大誤差為7.9%；而碰撞的 18 個響應中，有 10 個近似模型的R² 值在 0.9 以下，其中有 5 個近似模型的誤差大于 10%，最大誤差為 17%。究其原因，碰撞本身為高度非線性的物理過程，鈑金厚度變量與侵入量及侵入速度間的非線性關系比較強烈，因此近似模型誤差較大。如果進一步提高近似模型精度，則需要繼續增加樣本點，考慮到計算效率，決定接受已有的近似模型，在此基礎上進行下一步的優化分析。





圖 8 近似模型誤差分析



6 優化結果及驗證

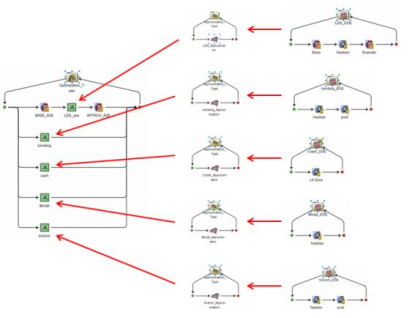

本文首先采用多島遺傳算法獲取全局初步優化解，基于初步優化解，采用下山單純型法進一步獲得最終優化解。多島遺傳算法子群規模設置為 20，島數設置為 10，進化代數設置為 10；下山單純型法 Simplex 尺寸設置為 0.5，最大迭代次數設置為 40?；?isight 的優化流程如下圖所示。

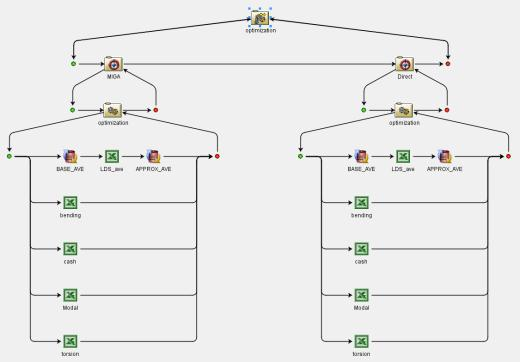

圖 9 基于 isight 的多學科優化流程



下表為白車身優化設計結果。從表中可見，白車身重量由 446.074kg 下降為 436.35kg，重量下降了 9.724kg，降低了 2.17%。白車身各工況性能指標均有變化，但其優化結果仍滿足設計要求。表 5 是優化前后各鈑金厚度對比。

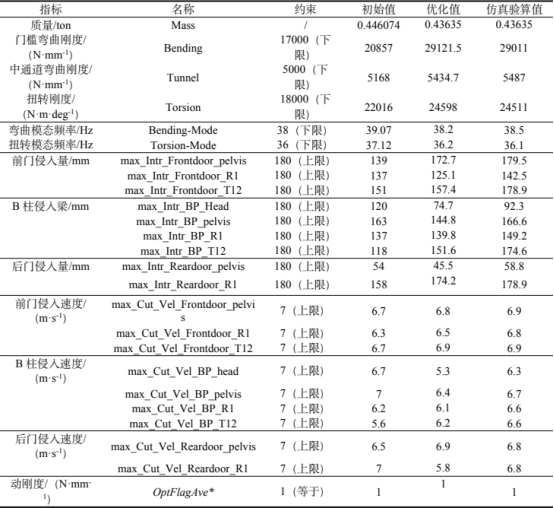

表 4 優化結果對比

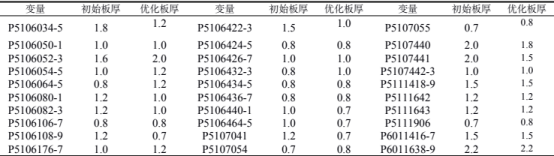

表 5 優化前后板厚對比





7 結論

本文建立了某國產品牌自主研發的 SUV 車型的有限元模型，分析了白車身的剛度、模態、動剛度性能及整車的側碰性能，在保證各性能滿足目標要求的前提下，采用多學科聯合優化方法，對白車身進行了輕量化設計。優化結果顯示，白車身質量降低了 9.7kg，比原始方案減重 2.17%，取得了較好的優化效果。
