F-TR鎖是我國自主研發的新型集裝箱鎖，其具有獨特的鷹頭結構，在安全性、經濟型、適用性、可靠性等方面處于世界領先水平[1-2]。但是，在集裝箱裝卸車作業過程中，會出現車輛脫軌、集裝箱角件不落鎖等安全問題[3]。查閱文獻可知，國內有關研究人員對集裝箱角件在F-TR鎖上的運動軌跡有過研究分析，但這些分析并不系統。而集裝箱重心偏移，會對集裝箱的落箱和出箱造成很大的影響。本文借助國內外知名的多體動力學仿真分析軟件SIMPACK，以集裝箱空箱為例，建立詳細的包含F(xiàn)-TR鎖和集裝箱等在內的吊裝系統動力學仿真模型，分析裝箱前集裝箱的姿態、裝箱和卸箱時角件的運動軌跡和受力情況，進而研究對安全性的影響。



1 吊裝系統動力學仿真模型

吊裝系統動力學仿真模型，包含F-TR鎖、集裝箱空箱、單鉤吊、吊具和平車車體等五部分，另外，為了能夠反映集裝箱裝卸時，角件和F-TR鎖復雜的接觸情況，使用了特殊的接觸力。1.1 F-TR 鎖動力學動力仿真模型在集裝箱裝卸時，角件和F-TR鎖會發生復雜的接觸，如點與面、線與面、面與面等多種接觸，為了能夠準確地描述這些接觸，需要建立精細的F-TR鎖幾何模型。首先，根據圖紙，在CAD軟件中，建立詳細的F-TR鎖三維幾何模型，在保證幾何模型細節完整的情況下，再以STL格式導出；其次，在動力學仿真軟件中，導入該文件，設置合理的縮放系數和位置調整參數，得到的F-TR鎖動力學仿真模型如圖1所示。

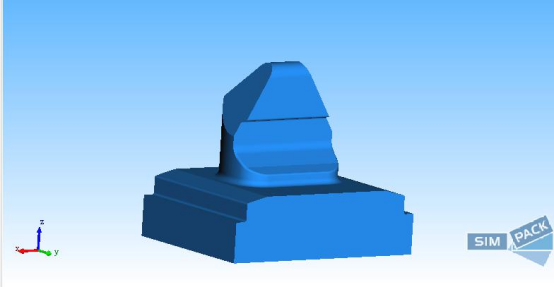

圖 1 F-TR 鎖動力學仿真模型



1.2 集裝箱空箱學動力仿真模型

在集裝箱的一側，有一個質量為168kg的門，會造成空箱產生重心偏移，相對于重箱而言，可以更加明了直觀地貼近實際情況，這也是本文選擇空箱為研究對象的原因。角件在集裝箱的底端四角布置，跟F-TR鎖類似，也是集裝箱裝卸發生碰撞時的主角之一，因此，根據圖紙，在CAD軟件中，建立詳細的三維幾何模型，以STL格式導出，將該文件導入到動力學仿真軟件中，設置合理的縮放系數和位置調整參數，空集裝箱的動力學仿真模型如圖2所示。

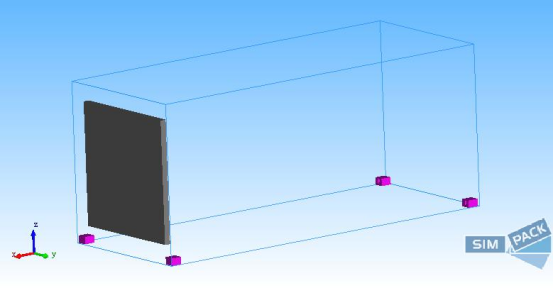

圖 2 集裝箱空箱模型



1.3 單鉤吊、吊具和平車模型

在國內貨場中，集裝箱吊裝設備有正面吊、門吊等，其中使用單鉤的場合還有不少。在單鉤吊中，纜繩相對于滑輪有小幅度的自由轉動，在動力學仿真模型中，充分地考慮到了這一點，那么，這樣可以更合理地在動力學仿真模型中反映集裝箱重心偏移的情況。



平車模型，不是本文建模的重點，故進行簡化處理，不再考慮輪軌關系、轉向架等。在平車車體上，F-TR鎖在地板面四角，其鷹頭方向 (上錐方向) 為同端同向、兩端反向布置。



1.4 角件與 F-TR 鎖接觸

如前文所述，角件和F-TR鎖的接觸情況復雜，接觸的合理模擬是仿真的關鍵點之一。在多體動力學仿真軟件SIMPACK中，有豐富的接觸計算方法，如點對點、曲面對曲面和體對體的接觸模擬，尤其在體對體的接觸中，有規則幾何體（如圓柱、球體）接觸計算的赫茲接觸算法，有基于幾何外形的接觸方法，還有PCM（多邊形）接觸法，因為在角件和F-TR鎖之間的接觸仿真模擬中，涉及平面、圓面、倒角面等多種復雜接觸和摩擦效應，所以，選用SIMPACK軟件中的PCM方法來模擬二者間的接觸作用。



在PCM方法中，每個接觸面上，法向剛度cn與接觸面積A的關系：







其中，b是彈性層的厚度，K與材料的楊氏模量E和泊松比 υ 的關系如下式（2）所示：







接觸面E和F 之間的合成剛度cn,total由式（3）確定







根據上述方法，建立了這二者之間的作用力，選擇標準的彈性層接觸方式，輸入這二者的材料參數，如楊氏模量、泊松比等，并考慮接觸時的阻尼起作用方式和動摩擦作用。



利用PCM方法，模擬接觸零部件之間的作用力，參數少且含義明確，還考慮到零部件材料的特性，這樣，可以保證模型在計算時有合理的仿真結果。



1.5 吊裝系統動力學仿真模型

整個吊裝系統動力學仿真模型的自由度如表1所示，模型中有12個剛體， 8個自由度，接觸力有4個，點對點力4個，單邊力4個。整個模型如圖3所示，頂部深藍色的為吊點，底部淺綠色的是平車車體，藍色線框代表集裝箱，縱向x是從集裝箱中心指向門，垂向z是集裝箱中心指向藍色的吊點，橫向y是垂直于紙面方向。

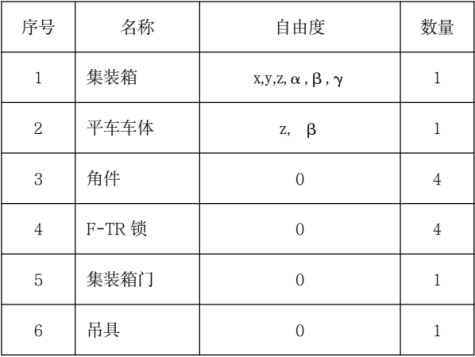

表 1 模型自由度

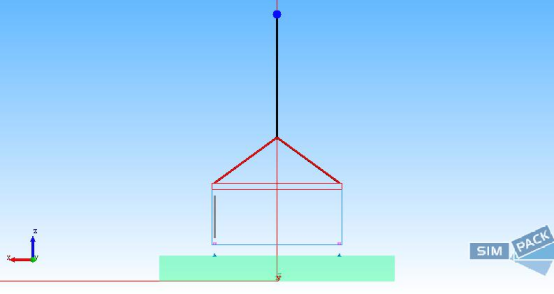

圖 3 吊裝系統模型



2 集裝箱姿態變化

吊裝系統動力學仿真模型，原始的狀態如圖3所示，集裝箱、車體等的中心都在一條垂線上。此時，藍色的吊點距軌面12m，集裝箱底面距軌面1.7m，在左側集裝箱門的作用下，形成集裝箱重心偏心，集裝箱繞著吊點會在一定范圍內擺動，最終會停止下來，集裝箱帶門的一側會下沉，相反一側會翹起，集裝箱底面與平車地板面形成一個夾角，經計算該角度是1.69°，集裝箱底部中心點與平車中心會在x軸方向產生偏離，數值是153.846mm，如圖4所示。另外，靠近門端和遠離門端的角件，其中心高度差為172.753mm。

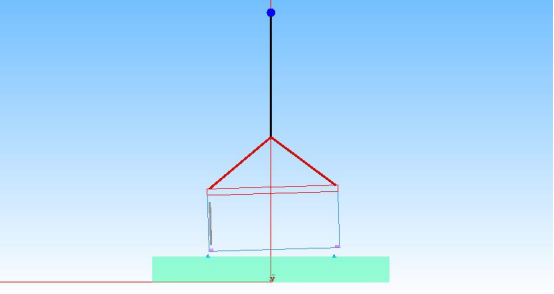

圖 4 裝箱前集裝箱狀態



3 裝箱動力學仿真結果

由上述裝箱前集裝箱狀態可知，如果此時，直接吊裝集裝箱，角件與F-TR鎖根本就裝不上。根據吊裝現場經驗，一般會把吊點向集裝箱重心位置移動一下，因此，在模型中，將吊點等相關的剛體沿x軸正方向移動153.846mm，讓角件孔中心正對著F-TR鎖中心。在集裝箱吊裝過程中，勻速下吊的速度是0.1m/s，集裝箱姿態變化如圖5和6所示。從圖5，集裝箱點頭角變化可知，從0.64s開始，集裝箱點頭角呈“步進式”減小，在1.4s之后，近似于“線性”下降，在2s之后，又近似于“步進式”變化。從圖6可知，集裝箱的搖頭角變化類似于字母“W”，角度變化最大幅值為0.37°，比蒲少華提到的在集裝箱垂直落鎖時水平轉角0.34°略大[3]。圖7、8和9，分別是角件和F-TR鎖的接觸力，黑色、紅色、綠色和藍色曲線分別是靠近集裝箱門端左右側和遠離門端左右側的接觸力。



從上述結果中，不難看出集裝箱重心偏移的影響：

1) 靠近集裝箱門端的兩個角件先于遠離門端的兩個角件，與F-TR鎖接觸；

2) 落箱過程中，集裝箱會因為角件與F-TR鎖的接觸發生兩次繞z軸的旋轉，搖頭角比不考慮重心偏移時的略大；

3) 靠近門端的角件與F-TR鎖垂向接觸力，比遠離端的幅值要大。

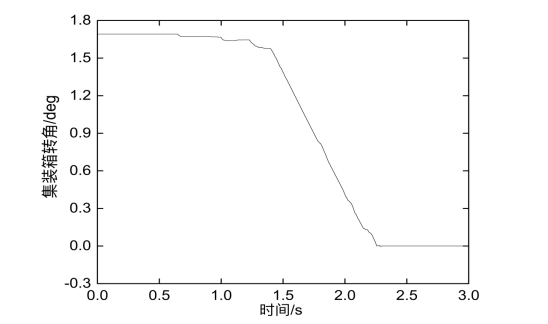

圖 5 集裝箱轉角β





圖 6 集裝箱轉角γ





圖 7 角件與 F-TR 鎖縱向接觸力

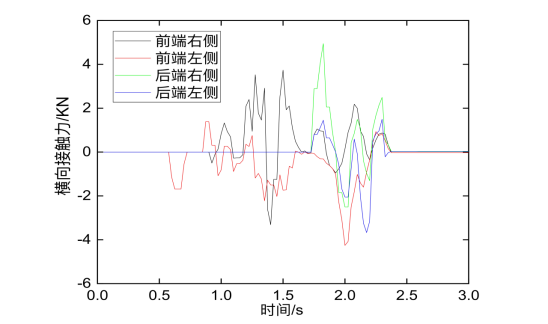

圖 8 角件與 F-TR 鎖橫向接觸力

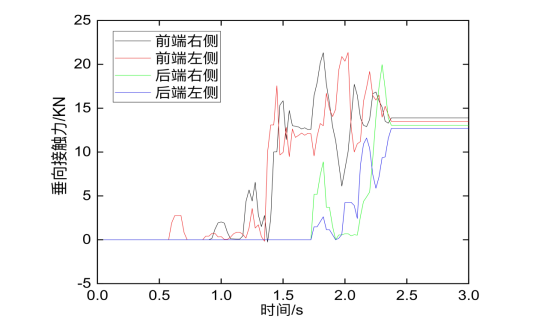

圖 9 角件與 F-TR 鎖垂向接觸力



4 卸箱動力學仿真結果

集裝箱卸箱過程中，勻速提升的速度是0.1m/s，集裝箱姿態變化如圖10和11所示。圖12、13和14，分別是角件和F-TR鎖的接觸力，黑色、紅色、綠色和藍色曲線分別是靠近集裝箱門端左右側和遠離門端左右側的接觸力。圖15是遠離和靠近門端，兩側角件的中心高度差。從圖12至14可知，在0.5s時，角件和F-TR鎖的接觸力基本上變?yōu)?，也就是二者脫離了，而從圖10可知，集裝箱點頭角此時為0.32°，同時，從圖15可知，此時遠離和靠近門端的兩側角件的中心高度差為33.2mm，遠小于裝箱前的172.753mm。



從上述結果中，不難看出集裝箱重心偏移的影響：

1) 靠近集裝箱門端的角件略晚于遠離門端的角件，與F-TR鎖脫離；

2) 卸箱過程中，集裝箱會因為角件與F-TR鎖的接觸發生兩次繞z軸的旋轉，但是時間間隔很短；

3) 由于F-TR鎖的尺寸和起吊速度快的原因，卸箱過程集裝箱的點頭角要比裝箱時的小，兩側角件的高度差也要小得多。

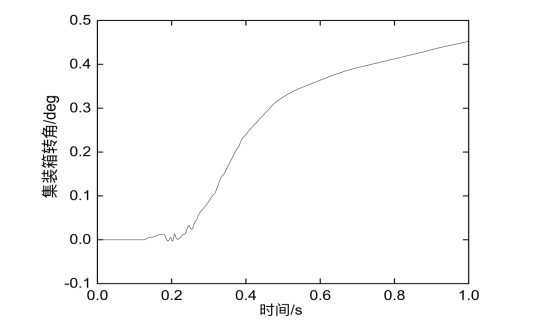

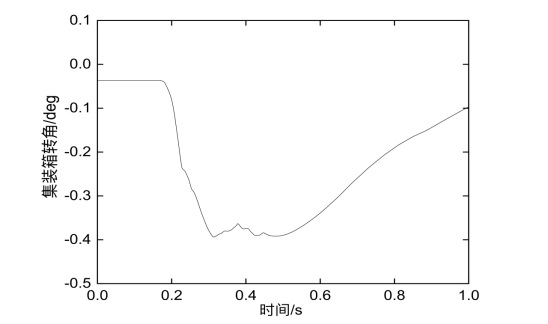

圖 10 集裝箱轉角β





圖 11 集裝箱轉角γ





圖 12 角件與 F-TR 鎖縱向接觸力

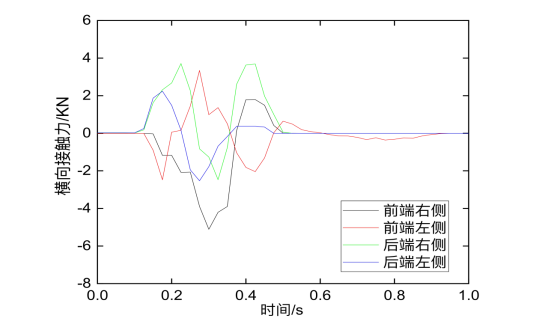

圖 13 角件與 F-TR 鎖橫向接觸力

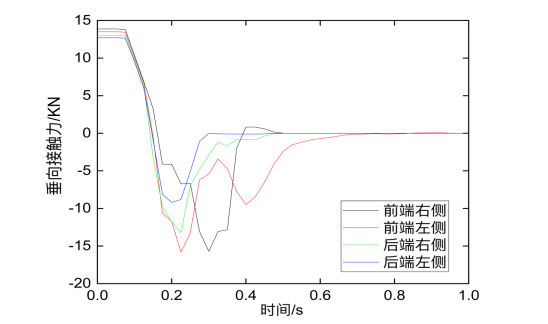

圖 14 角件與 F-TR 鎖垂向接觸力





圖 15 遠離和靠近門端角件中心高度差



5 結論

通過集裝箱角件與F-TR鎖運動關系動力學仿真計算可知：

1) 利用SIMPACK軟件強大的建模功能，集裝箱F-TR鎖和角件等零部件的動力學仿真處理很恰當；

2) 利用SIMPACK軟件中特有的接觸力，可以完美地模擬集裝箱F-TR鎖和角件之間復雜的接觸；

3) 集裝箱重心偏移，對集裝箱的姿態、裝箱和卸箱都有很大的影響，尤其是在裝箱過程中，影響更大，所以，在實際吊裝時，需要對集裝箱重心偏移嚴格控制，以避免事故的發生。
