變速器是車輛傳遞動力的主要裝置，齒輪和軸是變速箱的主要零部件。變速箱二軸與齒輪通過滾針軸承裝配。為更好潤滑齒輪內安裝的滾針軸承，常在齒輪齒槽上設計油孔，以確保潤滑油能夠從二軸內經過滾子軸承，從齒輪油孔流出。



法士特某型變速箱在疲勞試驗中，發生多起變速箱異響，拆檢發現其二軸3檔齒輪出現斷齒現象，其余軸齒根部均有嚴重點蝕，達到失效標準。



故障分析

該型變速箱曾采用粗齒齒輪副，齒槽油孔直徑設計為3mm，整箱試驗及市場中均無故障發生。為優化整車NVH特性，降低變速箱振動及噪音，將該箱型3檔齒輪副切換為細齒齒輪副，切換后在整箱試驗中發生多起斷齒故障。



拆檢故障件，斷齒位于齒輪油孔附近，其余軸齒根部均有點蝕，如圖1所示。



分析原因認為：1）油孔會大幅增加齒輪齒根的彎曲應力，嚴重影響齒輪工作壽命；2）帶油孔細齒齒輪根部彎曲應力要大于粗齒齒輪，其齒根應力增長已超出齒輪齒根彎曲疲勞極限；3）考慮加工鉆孔穩定性較差，若油孔位置偏移，或許會加劇齒根斷齒情況。



目前，整箱試驗仍是驗證變速箱齒輪壽命的主要方法，但其也存在干擾因素多，試驗周期長、花費大等缺點，因此迫切需要一種快速有效的分析手段，能夠明確故障原因，并尋找有效的改進措施。





圖 1 二軸 3 檔齒輪斷齒



有限元法是一種以計算復雜力學模型的有效方法，隨著計算機技術的發展，有限元方法在工程上的應用越來越廣泛?，F(xiàn)有的商業有限元軟件很多，每個軟件都有各自的優勢和應用特長，ABAQUS軟件非常適用于解決非線性接觸收斂問題。



本文將結合ABAQUS對齒輪有限元模型進行加載嚙合仿真，分析油孔對粗齒、細齒齒根應力的影響，同時對比分析油孔偏差、油孔直徑等因素對齒根應力的影響規律。分析結果應用于今后齒輪油孔設計，對齒輪及潤滑設計具有指導意義。



前處理

齒輪建模原理

建模過程中能否真實的反應實體模型的幾何特點和結構特征關系到有限元分析結果是否準確。由于本文齒面設計包含齒向修形，且在實際加工中齒向修形主要利用蝸桿砂輪磨齒方法進行加工，故本文采用基本蝸桿砂輪磨齒方法進行齒輪建模。



基于MATLAB生成齒面曲線，使用Creo建立精確齒輪對三維模型，模型及齒輪參數表1所示。

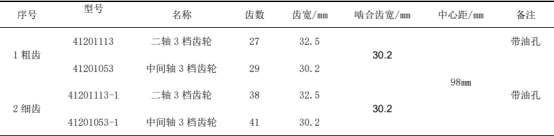

表 1 齒輪參數





邊界設置

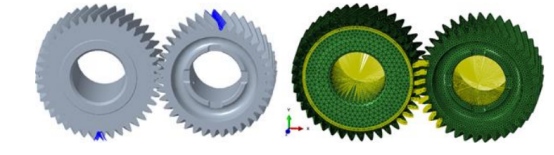

有限元計算的網格密度對有限元分析的結果影響很大，網格密度越大，計算結果越精確，但同時要求電腦配置越高，計算時間也越長。為了選取合理的網格密度，降低計算成本，計劃對齒輪整體劃分較粗網格，對幾個嚙合齒進行加密處理，如圖 2 所示。





圖 2 模型及加載示意圖



齒輪傳動在嚙合傳動時是一個極強的非線性過程，其接觸位置、輪齒變形與受力都不能預先確定。在進行計算時，每個嚙合位置都需要進行多次非線性迭代計算，并判斷其收斂性。



本文使用 Abaqus 進行準靜態方法求解，為了使齒輪更好的接觸，分析模塊建立 2 個分析步，均為幾何非線性。根據齒輪速比，計算扭矩加載：T=755Nm。



帶油孔齒輪應力結果分析

采用上述設置，依次對比分析油孔對粗齒、細齒齒輪齒根應力的影響，油孔向工作面偏移對齒根應力的影響，油孔向非工作面偏移對應力的影響，油孔直徑對應力的影響。



油孔對粗齒、細齒的影響

拆檢變速箱發現，粗齒帶油孔齒輪未發生斷齒故障，細齒帶油孔齒輪發生斷齒，但細齒未帶油孔處齒輪無斷齒現象。故提出油孔是否會對細齒齒根造成更大損傷，首先對比粗齒帶油孔模型和細齒帶油孔模型的應力情況。

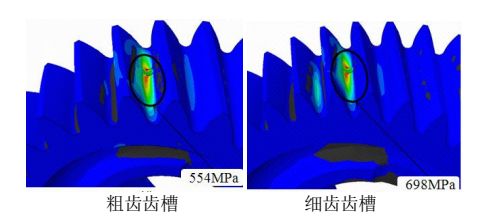

圖3為粗齒、細齒齒輪副齒槽應力云圖。粗齒帶油孔齒槽的最大彎曲應力為554MPa，前后無油齒槽應力僅為415MPa，油孔導致粗齒齒槽應力增大139MPa。細齒帶油孔齒槽的最大彎曲應力為698MPa，而前后無油孔齒槽應力為486MPa，油孔致使細齒齒槽應力增大212MPa。





圖 2 齒槽應力云圖



上述可知，油孔導致細齒齒槽應力增大212MPa，大于導致粗齒齒槽增大的139MPa，故認定油孔對細齒齒根危害更大。同時，粗齒齒輪未發生斷齒故障，而細齒齒輪發生斷齒，也與細齒齒槽應力遠大于粗齒齒槽應力有關，該工況下齒輪齒根疲勞極限介于554MPa與698MPa之間。



4.2 油孔向工作面偏移對應力影響

上文中已明確細齒帶油孔齒輪易發生斷齒情況，故應對該齒形及油孔位置對齒部應力影響做出分析。



試驗所用細齒齒輪共設計有 4 個直徑為 3mm 的潤滑油孔，均分布于齒槽中間位置，但由于加工定位穩定性較差，鉆孔過程經常會出現油孔向一側偏移。

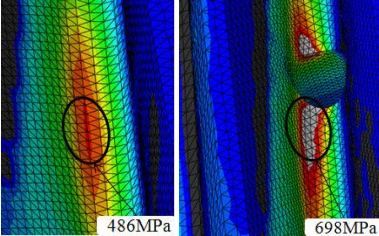

圖 4 為細齒模型，無油孔和帶油孔齒輪的齒根應力云圖。齒槽無油孔時，齒槽最大應力為 486MPa，齒槽中間開 3mm 油孔時，齒槽最大應力為 698MPa。





圖 4 無油孔、帶油孔時齒槽應力



對比可知細齒中設計油孔，可使應力增大約44%，極不利于齒輪穩定運行。

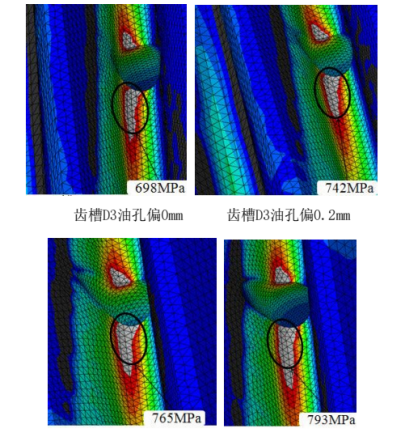

圖5為細齒模型，直徑3mm的油孔向嚙合齒工作面偏移對齒槽應力影響。D3油孔偏移

0.2mm時，最大應力增大為742MPa；偏移0.4mm時，最大應力增大為765MPa；偏移0.6mm時，最大應力增大為793MPa。





圖 5 油孔向工作面偏移的影響



綜上：1）對比齒槽內最大應力，有直徑3mm油孔時，齒槽應力比無油孔齒槽應力大了212MPa，約44%，影響較大；2）D3油孔向工作面偏移時，齒槽應力會逐步增大，油孔偏移0.6mm比油孔不偏移時，應力增大了95MPa，約14%。



油孔向非工作面偏移對應力影響

上述分析確定了油孔向工作面偏移，齒槽應力會增大，若設計油孔向非工作面偏移，是否可有效降低齒槽應力，針對此假設，本文亦進行對比分析。

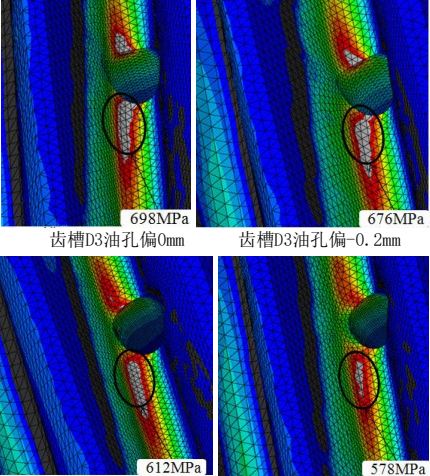

圖6為油孔向非工作面偏移時齒槽應力云圖，圖示偏移-0.2mm即為向非工作面偏移0.2mm。直徑3mm油孔向非工作面偏移0.2mm時，齒槽最大應力為676MPa；D3油孔向非工作面偏移0.4mm時，齒槽最大應力為612MPa；D3油孔向非工作面偏移0.6mm時，齒槽最大應力為578MPa





圖 6 油孔向非工作面偏移的影響



綜上：1）對比齒槽內最大應力，直徑3mm油孔向非工作面偏移時，應力會逐步減小，偏移0.6mm時應力降低了120MPa，約17%，效果較為顯著；2）油孔向非工作面偏移一定距離后，齒槽最大應力已不在油孔周邊，而移至齒槽中央位置，這有利于齒輪穩定運轉。



油孔直徑對應力影響

上述分析均假定齒槽內油孔直徑為3mm，若將油孔直徑縮小為2mm，是否也有利于降低

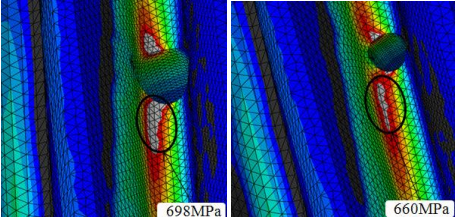

齒槽應力情況。圖7為直徑3mm和直徑和2mm油孔時，齒槽的應力云圖。3mm油孔處的最大應力為698MPa，2mm處的油孔最大應力為660MPa，降低了38MPa，約降低6%。





圖 7 油孔直徑的影響



油孔直徑縮小既不能有效降低齒槽應力，又不利于齒輪及軸承潤滑，收效甚微。



結論

本文針對變速箱試驗中出現的斷齒現象，結合有限元方法，對比了有無油孔、不同位置油孔及不同尺寸油孔對齒根彎曲應力的影響規律，形成如下結論：1）齒輪齒槽設計油孔，對細齒齒輪帶來的風險更大，粗齒相比更為安全；2）油孔對齒根彎曲應力影響較大，盡可能將其設計在齒坯位置；3）將齒槽油孔向非工作面偏移，可一定程度降低齒根彎曲應力；4）縮小油孔直徑對降低齒根彎曲應力收效甚微，且不利于齒輪及軸承潤滑。本文例中已將齒輪油孔設計改為齒坯位置，改后通過整箱疲勞試驗，改進措施有效。
