強度、剛度及穩定性是材料力學中提到的構件的三要素，但在乘用車底盤懸架開發過程中，一些結構件在受壓時由于承載力不足而出現結構失穩，導致結構件的功能失效，這類問題稱為屈曲問題。



目前在乘用車底盤懸架系統的開發過程中，受壓結構件常常由于承載能力不足而發生屈曲失效。一些薄壁件在承受較大壓力時，也容易發生屈曲。汽車底盤下控制臂，也叫三角臂，其作為汽車懸架系統中傳力和導向的重要部件，其一端通過球鉸與轉向節連接，另一端通過襯套與副車架連接，控制臂將作用在車輪上的載荷傳遞給車身和底盤。



如果前下擺臂失效將直接影響車輛的正常行駛，所以對其進行屈曲強度分析非常有必要。



有限元模型建立

準確的前下控制臂的有限元模型是保證分析結果正確的前提。有限元模型的建立包括幾何建模、網格劃分、材料賦予、載荷施加等。圖 1 為某車型的前下控制臂模型，確定控制臂的硬點位置，應用 rbe2 單元與網格進行耦合，圖 2 為控制臂的有限元仿真模型。其中前下控制臂的材料牌號為 FB780，屈服強度 680MPa，抗拉強度為780MPa，材料的力學性能如表 1 所示，應力應變曲線如圖 3 所示。



應用 Abaqus/Standard 對前下控制臂進行屈曲仿真計算，在外點加載整車 X 軸方向上的位移載荷，并且約束整車坐標的 Z 軸方向的平移自由度，在其他兩個硬點處分別約束 123 自由度以及 23 自由度，邊界條件以及載荷的加載如圖 4 所示。

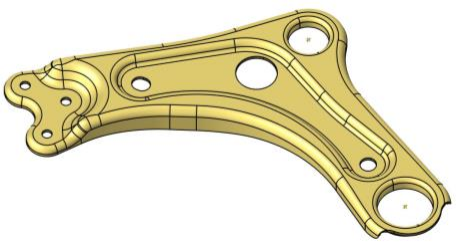

圖 1 控制臂的數模

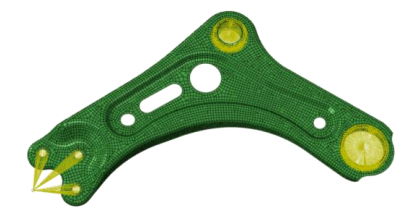

圖 2 控制臂的仿真分析模型



表 1 材料力學性能

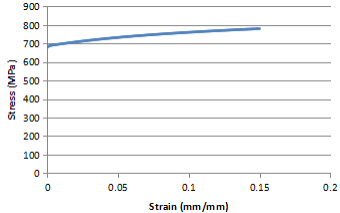

圖 3 應力應變曲線

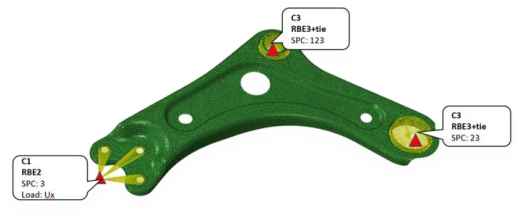

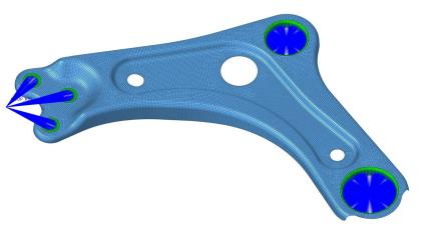

圖 4 邊界條件



屈曲仿真計算

得到前下控制臂的屈曲仿真計算結果，圖 5 為前下控制臂的應力云圖。從應力分布中可以看出，應力集中在工具孔附近以及控制臂的起筋邊界處，而工具孔的左端受力較小，因此考慮在此處進行減重處理。通過提取加載點的支反力和位移得到屈曲強度，圖 6 表示加載點的力和位移曲線，其峰值為前下控制臂的屈曲強度，為 39.95kN，而設計要求為 37.6kN 到 47kN 之間，滿足設計要求并且具備減重空間。

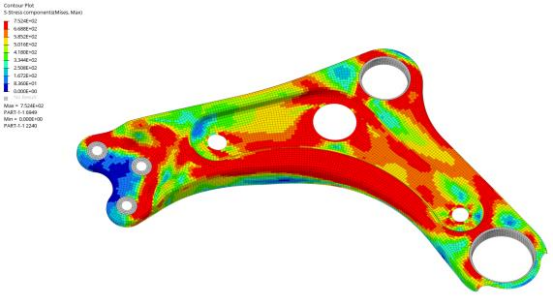

圖 5 應力云圖

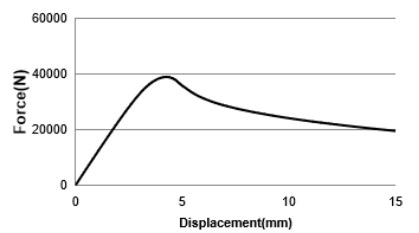

圖 6 力-位移曲線



輕量化驗證

根據后處理的結果對控制臂進行減重處理，在工具孔的左側設計腰孔來達到輕量化的目的，如圖 7 所示。通過同樣的方法進行仿真計算，得到和力-位移曲線，如圖 8 所示。由力和位移曲線可知，減重后的前下控制臂屈曲強度為 38.92kN，任在設計要求的范圍內，能夠滿足設計要求的同時，質量由原來的 3.0kg 下降到 2.87kg。





圖 7 優化后模型

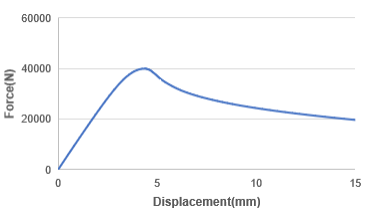

圖 8 優化后的力-位移曲線



材料對屈曲強度的影響

在屈曲強度的計算仿真過程中，考慮了材料的非線性問題，所以本節對材料屬性對屈曲強度的影響進行了討論。材料的原始力學性能如上述表 1 所示，屈服強度為 680Mpa，抗拉強度為 780Mpa，抗拉延伸率為 15%。在結構不變的條件下，分別調整屈服強度、抗拉強度以及抗拉延伸率，再擬合得到其對應的應力應變曲線，然后賦予前下控制臂的材料屬性，最后對比屈曲強度的計算結果。調整后的材料力學性能如表 2 所示。



表 2 材料性能屬性

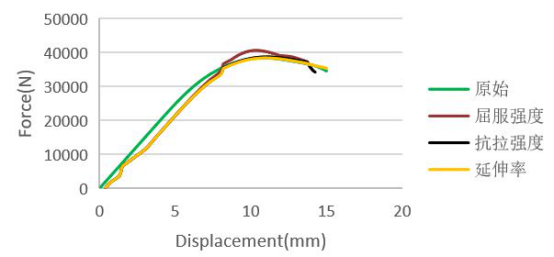

通過擬合原始材料的應力應變曲線得到調整后的應力應變曲線，將這四種材料的應力應變曲線賦予到前下控制臂的有限元分析模型當中并進行屈曲強度分析，得到的應力云圖如圖 9 所示。加載點的力-位移曲線如圖 10 所示。相同結構的條件下，不同應力應變曲線的前下控制臂的屈曲強度有著明顯的差異。當屈服強度增加 10%，屈曲強度由 38.4kN 增加到 40.7kN，增加 6%；當抗拉強度增加 10%，屈曲強度由 38.4kN 增加到 38.8kN，增加 1%；當延伸率增加 10%，屈曲強度幾乎沒有變化，如表 3 所示。因此可以得出結論，屈服強度對屈曲強度的影響最大，而抗拉強度和抗拉延伸率對屈曲強度幾乎沒有影響。

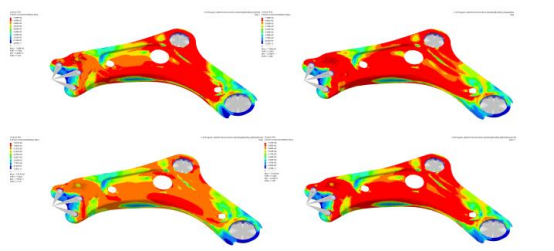

圖 9 應力云圖





圖 10 力-位移曲線

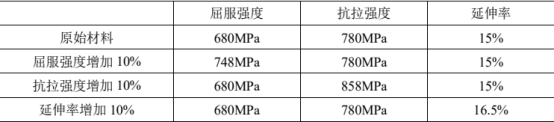

表 3 屈服強度增率





結束語

以某車型的控制臂為例，建立了屈服強度的有限元分析模型，分析結果表明：

(1) 前下控制臂原始模型的 X 方向屈曲強度為 39.95kN，滿足設計要求；

(2) 減重后的前下控制臂 X 方向屈曲強度為 38.92kN，滿足設計要求同時減重 0.13kg；

(3) 屈服強度對屈曲的影響最大，而抗拉強度和抗拉延伸率對屈曲強度幾乎沒有影響。
