參照子模型分析的全局模型結果

您必須定義全局解決方案結果的來源。

使用子模型接口

提供全局結果文件或輸出數據庫文件的名稱(以O(shè)DB或SIM格式);文件擴展名是可選的。如果省略文件擴展名，Abaqus將依次使用結果文件、ODB輸出數據庫文件或SIM數據庫文件。

輸入文件用法:

Abaqus/CAE使用方法

abaqusjob = submodel_input_file globalmodel= global_resultsfile或全局output_da。拔敝別藏并搬abase或sim數據庫file

任意模塊:模型->編輯屬性->子模型:子模型:從作業讀取數據: globalresultsfile或global output database

使用字段導入界面

當使用字段導入接口時，您可以提供用于引用全局模型結果的SIM數據庫名稱。

輸入文件用法

*外場，文件=文件名。sim

Abaqus/CAE使用方法：在Abaqus/CAE中不支持從SIM數據庫文件讀取數據。

使用子模型接口

指定驅動節點不會激活驅動變量：它們必須通過指定適當?shù)淖幽Ｐ瓦吔鐥l件來激活

子模型的所有節點，其中變量將在任何步驟中被驅動(參見圖2)，必須被指定為被驅動節點，因為節點列表不能在其初始定義之后被擴展(甚至在重新啟動時)》。然而，在節點上的變量不一定要在所有的步驟中被驅動:在特定步驟中驅動哪些變量的選擇是作為子模型邊界條件定義的一部分，如后所述。

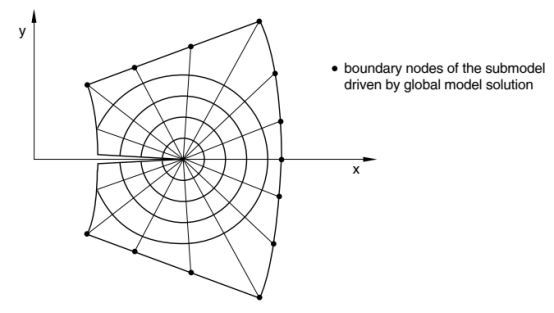

圖2：放大后的子模型

輸入文件用法：

*子模型

節點或節點集標簽的列表;對于聲學-結構子建模，基于元素的結構表面的名稱

子模型分析的輸入文件的模型定義部分必須包含*SUBMODEL選項。允許使用多個*SUBMODEL選項;但是，在這種情況下，您必須確保在一個選項的數據線上指定的從動節點與在所有其他選項的數據線中指定的節點是獨立和不同的。

Abaqus/CAE使用方法加載模塊:創建邊界條件：為“類別”選擇“其他”，為所選步驟的“類型”選擇子模型:選擇區域
