1. 簡介

日常通信的多樣性促進了功能型、小型化、輕量化的便攜式電子設備(如手機、平板電腦等)的快速發展。然而在運輸、儲存和使用過程中，這些便攜式設備經常會受到跌落沖擊，可能會損壞連接集成芯片和印刷電路板(PCB)的小型焊點。因此，微電子封裝行業的設計和生產面臨著越來越高的可靠性要求。當前主流的封裝結構有：高密度封裝結構如球柵陣列(BGA)，芯片級封裝(CSP)，晶圓級封裝(WLP)，多芯片模塊(MCM)，表面安裝技術(SMT)和系統級封裝(SiP)等(Hung 2015)，上述微電子封裝結構很大程度上影響電子設備的性能。因此，提高板級封裝結構在跌落沖擊載荷場景下的跌落可靠性，對電子工業的進一步發展具有重要意義。



當前針對焊點在不同負載下的長期機械可靠性開展了相當多的研究工作(Andersson 等2009, Hegde 等 2009, Collins 等 2012, Long 等 2016, Zhou 等 2017, Jiang 等2018)。影響焊點可靠性的因素有很多，一般包括加載方面(如熱循環、疲勞、蠕變和電遷移)、焊點性能方面(如彈性模量、屈服強度、剪切強度)和材料形貌方面(金相組織、金屬間化合物形成、空穴形成和相變)?？紤]到現實中焊點邊界條件的設置困難，通常采用板級封裝結構來揭示焊點跌落可靠性。然而，對于焊點跌落沖擊、熱沖擊等短期機械可靠性，有限元（Finite Element，簡稱 FE）分析的理論基礎在速率依賴方面還不夠嚴格。隨著有限元仿真技術的飛速發展，隱式動力學分析和顯式動力學分析在跌落沖擊有限元仿真中得到了廣泛的應用。Tong 等 (2004) 提出了一種 Input-G 等效加速度法來模擬 PCB 跌落過程中的沖擊作用。Wong 等 (2005) 從理論上研究了 PCB 板在跌落沖擊載荷下的動態行為。在上述的可能影響因素中，Varghese and Dasgupta (2007) 發現過載沖擊力和應變率是影響焊點力學性能最重要的因素。在已有文獻的基礎上，相關學者對有限元模擬和實驗研究進行了實踐探索，然而由于材料、人工和時間成本昂貴，現有文獻中的跌落沖擊場景往往不足以全面描述 BGA 包裝結構在不同材料性能、幾何設計和載荷條件下的跌落沖擊性能。這已經嚴重阻礙了電子產品以更實惠的成本快速升級，因此需要以更高的效率進行突破性的方法，做出較為合理的估計。



近年來，人們對機器學習在電子設備中的應用進行了大量研究(Borga 等 2018, Cremer 等2019, Hu 等 2019, Mohammed 等 2020)。然而，對電子封裝結構中焊點機械可靠性和壽命預測的研究較少。Samavatian 等 (2020) 在傳統人工神經網絡的基礎上開發了相關驅動神經網絡(CDNN)算法，用于電子設備中焊點的可靠性評估。該模型根據材料性能、設備配置和熱循環變化來預測設備使用壽命。結果表明，該模型在較短的時間內具有較高的預測精度。Shiraiwa 等 (2017)采用機器學習方法，考慮了疲勞壽命的不確定性，對結構的疲勞性能進行了預測。Liu 等 (2021)在設計和應用過程中使用了包括高斯過程回歸和遺傳算法在內的六種不同的機器學習模型來預測含有復雜成分的鎳基高溫合金的屈服強度。上述學者指出，使用機器學習方法對結構和材料疲勞性能預測具有非常大的潛力。據作者所知，機器學習模型尚未應用于封裝結構板級跌落可靠性分析。這可能是由于在材料、幾何形狀和加載條件等廣泛參數的研究深入，加大了封裝結構的動態沖擊模擬中數值收斂性和計算成本方面的挑戰。



2. 有限元模擬

本文采用球柵陣列(BGA)封裝結構對跌落沖擊過程進行了有限元模擬。典型的 BGA 封裝結構原理圖如圖 1 所示，該封裝結構由芯片、環氧樹脂?；衔?EMC)、焊點、底填充和基板組成。利用商業有限元軟件 Abaqus/Explicit 求解器建立了三維有限元模型，并進行分析。需要注意的是，在數值分析中，假設不同部分之間的界面是完美結合的，沒有考慮分層。集成芯片通



過一排焊點與基板相連。幾何尺寸為：基片尺寸 42 mm×42 mm×2.5 mm，芯片尺寸 20 mm×20mm×2.2 mm，EMC 尺寸 38 mm×38 mm×5.5 mm，焊點之間的球距為 3 mm，焊點直徑和高度分別為 2.0 mm 和 1.8 mm。整個焊點的網格劃分方案分別如圖 2（b）所示。在圖 2（a）中強調封裝結構與剛性地面之間的接觸區域，在并在該區域上指定接觸特性。即法向的硬接觸和切向的無摩擦接觸。此外，動力學分析所涉及的所有材料的力學參數如表 1 所示。焊點中的材料為無鉛 Sn96.5-Ag3.0-Cu0.5 (SAC305)焊料，該焊料廣泛應用于消費類電子器件的封裝。在Abaqus/Explicit 中，所有的輸入數據都要求使用一致的單位，因此，本研究始終使用 SI 單位系統，即長度為毫米，力為牛頓(N)，應力為 MPa (N/mm2)，密度為 t/mm3。

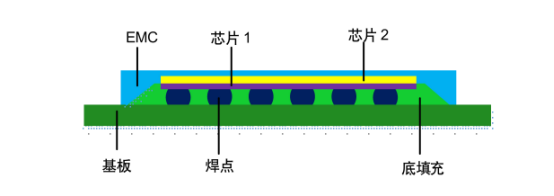

圖 1. BGA 封裝結構示意圖

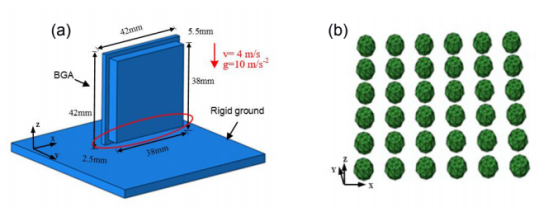

圖 2. BGA 封裝結構的有限元模型 (a)幾何尺寸； (b) 焊點網格劃分圖

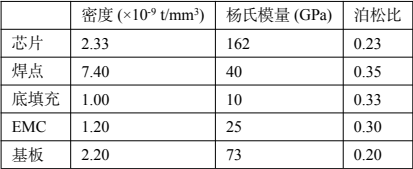

表 1. BGA 有限元模型材料參數





由于應力集中，相互連接的焊點作為機械連接結構時，是整個封裝結構中最脆弱的部分?？紤] SAC305 焊料的典型彈塑性本構，其應力應變曲線選用張筱迪等 (2021) 文獻中有限元參數，其余材料的彈性變形假設如表 1 所示。為了節省時間，本文不考慮應變速率和工作溫度的影響，主要研究機器學習算法的訓練和板級 BGA 封裝結構應力、應變和變形的預測。事實上，焊料的本構對應變率和溫度都很敏感，根據之前作者的工作 (Long 等 2016, Long 等 2017, Long 等2020, Long 等 2020) 可知不同的應變速率和溫度對應不同的應力-應變曲線。因此，可以通過引入一個更全面的焊料材料本構模型來考慮應變率和溫度對力學性能的影響，進一步改進本研究中的有限元模擬。



3. 有限元計算結構的機器學習

Back Propagation Neural Network（BPNN）算法是一種高效的機器學習（MachineLearning, 簡稱 ML）方法，基本包括輸入層、隱藏層和輸出層。由于單隱藏層 BPNN 的學習效率較低，因此多隱層 BPNN 更適合作為大規模數據非線性耦合預測的深度神經網絡。通常，BPNN 可以用公式（1） (Rumelhart and McClelland 1986)中的數學表達式表示，其中 xi 為輸入層參數，Hj為輸出層參數，wij為神經元權值，aj為閾值，f 為激活函數。常用的激活函數有 logsig、tansig、purelin 等。本文選用了雙曲正切 s 形傳遞函數 tansig 如公式 (2) 所示。

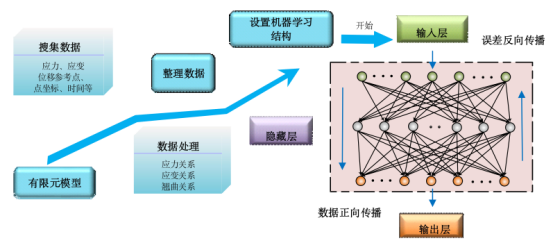

圖 3. BP 神經網絡結構計算流程



從第二節有限元模擬中提取 Von Mises 應力和 PEEQ 值與空間位置關系，以及翹曲變形位移與時間關系。由于翹曲曲線在 X、Y、Z 三個方向上的極值不在同一個數量級上，需要分別設置在 X、Y、Z 三個方向上翹曲位移預測模型。因此，本文建立了 3 組機器學習模型，用于分別預測垂直接觸條件下的 Von Mises 應力、PEEQ 和 PCB 翹曲變形。



以便攜式電子設備的典型落錘高度為 0.8 m 為例，重點研究垂直跌落情況下的三維空間動態響應。沖擊地面具有足夠大的楊氏模量，這表明可以忽略地面變形，因此可以視為剛性地面。假設空氣阻力可以忽略，設定初始碰撞速度為 4.0 m/s，重力加速度為 10 m/s-2。將分析時間設定為 3000 μs，以獲得完整的沖擊過程，設置 BGA 距離剛性地面 1 mm 處為跌落初始位置。特別地，Von Mises 應力被用來評估封裝結構中跌落過程中應力分布和可能的應力集中。在應變方面，通常認為等效塑性應變是封裝結構塑性變形的重要損傷指標，下文將其記為 PEEQ。同時 PCB 的翹曲位移對于理解焊點的動態響應具有重要意義。因此，本文在芯片層和基板上定義了一些參考點，如圖 4 所示。即點 1-4 和點 5-8 分別為芯片和基板的角點。點 9 和點 10 分別位于芯片和基板的中心。因此，可以根據角點相對于中心的位移來確定 PCB 的翹曲位移。通過有限元分析，采集這 8 個參考點的位移響應，測量芯片和基板的翹曲變形。在每個有限元模型中，焊點中有 1267 個節點，本文提取響應的應力和等效應變描述封裝結構在垂直跌落條件下的動態響應。

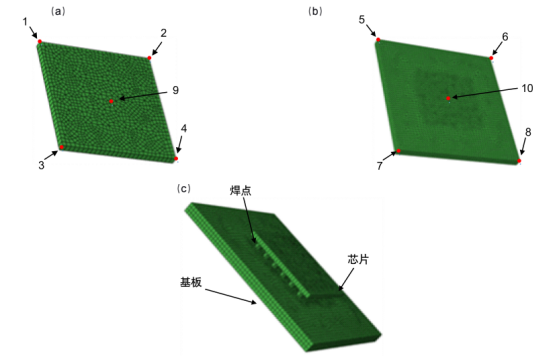

圖 4. BGA 結構中確定翹曲變形的參考點 (a)芯片上的參考點；(b)基板上的參考點；

(c)視覺隱藏 EMC 的 BGA 封裝結構的堆疊層



4. 結果與討論

在本文提出的 BPNN 算法的訓練過程中，數據前向傳遞計算的值與實際數據值之間的誤差會隨著迭代次數的增加而減小，直到滿足規定的期望精度。所有的訓練過程中的激活函數均采用雙曲正切 s 形傳遞函數 tansig。同時設置驗證集來避免過擬合，訓練集和驗證集的比例分別為 95%和 5%，當驗證集和訓練集個數不為整數時，四舍五入至相鄰的整數。另外，在訓練過程中，驗證集的最大訓練次數為 1000，目標誤差參數 MSE 為 3.5×10-3，上述任一條件滿足，則整個訓練過程結束。



該 BPNN 算法能夠較好地預 BGA 結構在垂直跌落過程中動態力學響應。所有訓練過程都可以實現數值收斂。從客觀的角度出發，本研究采用了三種統計方法來描述誤差。除公式（3）中定義的傳統誤差外，公式（4）中定義的平均絕對百分比誤差 MAPE，公式（5）中定義的Pearson 相關系數為 R (Valencia 等 2019)。然而，在公式（3）和（4）中，PEEQ 和翹曲變形值都作為分母，部分節點遠離碰撞接觸的區域，數值通常等于零，因此 Error 和 MAPE 值將趨于無窮大，不代表任何物理意義。公式（5）表示兩組隨機數之間的相關系數。在本研究中，Xi為有限元模擬值，Yi為 BPNN 預測值，N 為算法中預測值的個數。一般來說，當 Pearson 相關系數 R 值為 0.80-1.00 時，表示兩組數據之間具有高度相關性。

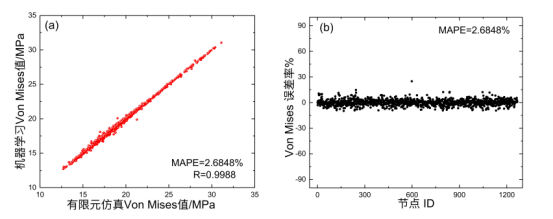

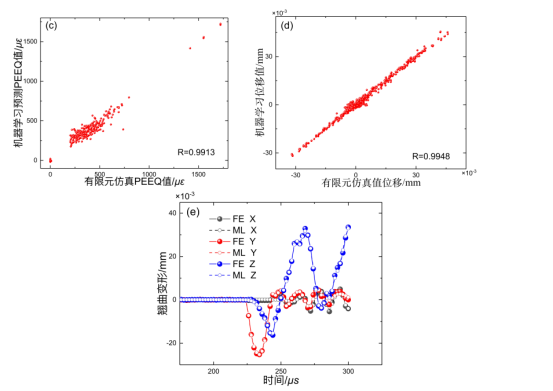

圖 5. 接觸過程中 FE 和 ML 預測的相關性 (a) Von Mises 應力；(b) Von Mises 誤差；

(c) PEEQ；(d) 位移；(e) 翹曲變形時間曲線



對于當前接觸類型，有限元模擬和機器學習模型之間的預測比較如圖 5 所示。在圖 5（a）中數據點主要沿 45° 線分布，R 值為 0.9988，表明在當前垂直跌落條件下，機器學習模型預測Von Mises 應力值與有限元仿真值高度相關。為了進一步檢驗預測能力，圖 5（b）顯示了焊點中所有 1267 個節點的 Von Mises 應力預測誤差。可以看出，大部分誤差小于 5%，MAPE 等于2.6848%。與圖 5（a）相似，圖 5（c）為訓練后的機器學習模型與有限元模擬的等效塑性應變PEEQ 預測對比，兩組數據的 R 值高達 0.9913，表明訓練的機器學習模型與有限元模擬密切相關。該圖中的一些較大的誤差點是因為焊點的所有節點均用于預測，當 Von Mises 應力或PEEQ 做分母且其值接近 0 時，預測中很小的 Von Mises 應力或 PEEQ 值會導致非常大誤差。因此，這些誤差不影響極端工作條件下焊點的機械可靠性評估。圖 5（d）中的 R 值為 0.9948時，機器學習預測翹曲變形與有限元模擬的翹曲變形高度一致，表明訓練后的機器學習模型可以重現有限元模擬的位移變化。圖 5（e）顯示了翹曲變形時間歷程。選取參考節點 1 和 9 之間X、Y、Z 方向的翹曲變形。為了更好地描述翹曲過程，只顯示 175 μs 到 300 μs 之間的 PCB 板



位移變化。結果表明在分析時間為 250 μs 時，封裝結構與剛性表面接觸后，翹曲響應開始急劇增加，這與有限元模擬結果高度一致。因此，圖 5 中的對比證實了有限元模擬和機器學習模型在芯片垂直跌落條件下具有良好的一致性。另外值得注意的一點是，機器學習方法能夠顯著的提高效率。本文所有有限元仿真和機器學習均在小型計算工作站上完成，其配置為: AMD（R）Ryzen（TM）3700X CPU@3.6 GHz 中央處理器、32 GB 內存。使用機器學習方法預測 1267 個節點 Von Mises 應力值的最大時間為 0.096358 秒，1267 個節點 PEEQ 的預測最大時間 0.09968秒，對于翹曲預測的最大時間為 0.09921 秒。所有機器學習預測時間均與有限元仿真 67.8 秒相差三個數量級。



5. 結論

本文通過有限元模擬獲得了 BGA 封裝結構板級垂直跌落沖擊的動態響應，重點關注焊點和 PCB 翹曲中的 Von Mises 應力和 PEEQ 值。有限元計算結果表明，與剛性地面接觸的表面焊點的 Von Mises 應力和 PEEQ 均較大。為了降低模擬特定跌落工況下 BGA 封裝結構跌落沖擊的計算成本，本文提出并訓練了一種基于 BPNN 算法的機器學習模型，該模型可以很好地建立跌落沖擊條件與動力響應之間的相關性，機器學習預測的 Von Mises 應力值與有限元仿真值的平均絕對百分比誤差小于 5%，表明訓練的機器學習模型能夠準確預測 BGA 封裝結構的三維板級跌落沖擊的動態響應。同時使用機器學習方法和有限元仿真的 PEEQ 值和翹曲變形時間曲線也具有良好一致性。綜合比較表明，所提出的機器學習模型具有足夠的準確性。更重要的是，與傳統的有限元模擬相比，所提出的機器學習方法在計算效率方面提高 3 個數量級以上。從計算精度和效率的角度來看，本文提出的基于 BPNN 算法的機器學習模型對于預測 BGA 封裝結構板級跌落沖擊動力響應的高非線性多因素問題具有顯著的優越性。
