1. Abaqus 振動分析方法總結及仿真模型描述

1.1 Abaqus 振動分析方法總結

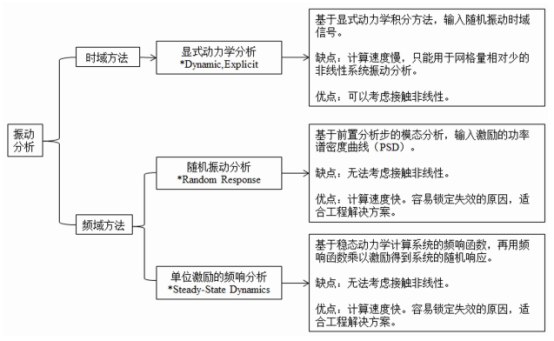

圖 1. Abaqus 振動分析方法匯總.



1.2 仿真模型描述

硬盤背板與硬盤 Cage 在各個方向均為卡接接觸固定，為典型的接觸非線性系統。

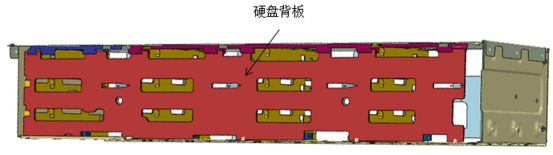

圖 2. 硬盤背板卡接固定示意圖.



時域方法可以考慮模型的非線性，但計算量大，并不適合網格量較多的機箱進行長時間的持續激勵。而采用頻域方法，需要將模型由接觸非線性系統轉換為線性系統。分析采用在接觸區域填充六面體單元的方法來實現轉換。





圖 3. 接觸區域處理細節示意圖.



為了提高分析結果的安全系數，接觸的非線性系統應轉換為一個弱剛度的線性系統。因此，填充單元采用與粘膠類似的材料特性。硬盤以質量點代替，采用均布耦合的方式與硬盤 Cage 連接



表 1. 填充單元的材料特性





隨機振動試驗中機箱前端鈑金開裂及硬盤連接器發生脫落，經驗判斷為前端局部模態偏低導致。為了減少不必要的建模，機箱網格重點針對前端硬盤 Cage、上蓋、下基體、硬盤背板及連接器進行詳細建模，硬盤以質量點代替。



機箱在機柜中只與 L 型托架接觸，考慮到盡量縮減網格量以及并不關注機柜整體振型，因此將機柜簡化為 L 型托架。仿真模型如圖 4 所示。

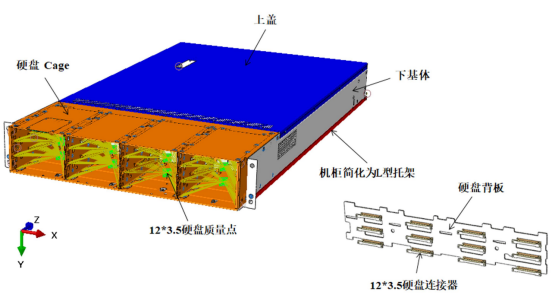

圖 4. 仿真模型裝配示意圖.



分析采用的其他的材料特性，如表 2 所示。

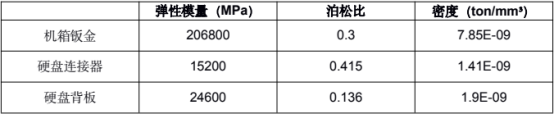

表 2. 仿真模型的其余材料特性.





2. 約束模態分析邊界條件及結果

2.1 約束模態分析邊界條件

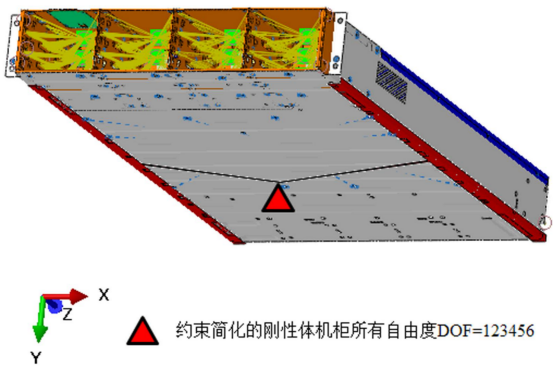

圖 5. 約束模態分析邊界條件示意圖.



2.2 分析結果

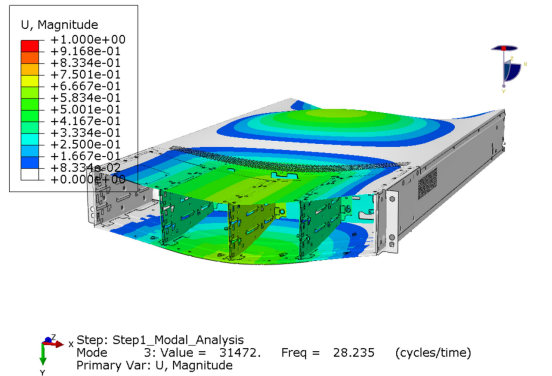

圖 6. 機箱前端拱形振型云圖.



通過模態分析，提取對前端振動影響最大的局部模態頻率 28.235Hz 及振型。在 DAT

文件中，找到有效質量的信息，匯總?cè)绫?/span> 3 所示。



表 3. 模態分析有效質量匯總.





模態的有效質量計算可以作為模態截斷的一種判定方法。當所得到的前階模態的模態有效質量之和占“總質量”的 80%以上時，就可以認為主要模態已包含在前階模態中。對于采用模態法的隨機振動分析及穩態動力學分析精度滿足要求。這里提到的“總質量”是指整個模型的總質量中可參與振動的質量。機箱在隨機振動過程中垂向振動出現問題，對應著仿真模型的 Y 向。因此振動仿真只針對 Y 向進行分析。結果顯示 90.7%的有效質量分布在了 Y 向，滿足精度要求。



3. 隨機振動分析邊界條件及結果

3.1 隨機振動分析邊界條件

模態分析輸出 MISES 應力，按照表 4 所示的 PSD 曲線進行隨機振動分析，輸出機箱鈑金 RMISES。

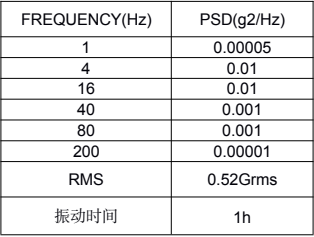

表 4. 隨機振動 PSD 定義.





3.2 應力分析結果

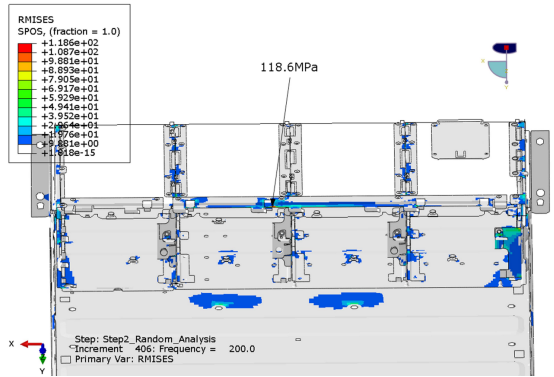

圖 7. 機箱前端隨機振動 RMISES 云圖



Abaqus 隨機振動分析計算結果為 1σ的 RMISES 應力，最大為 118.6MPa。通常采用3σ法則評估強度。即 3*118.6=355.8MPa,此應力高于機箱鈑金材料 SGCC 的屈服強度305MPa,不滿足要求。在隨機振動試驗中，此位置出現開裂。

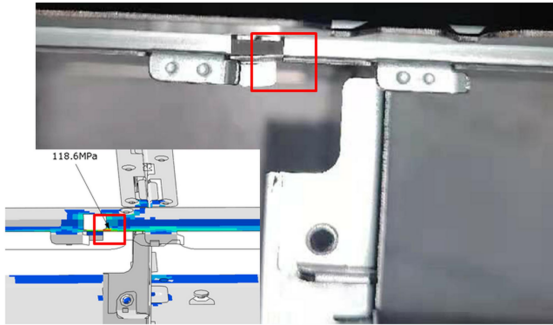

圖 8. 機箱前端隨機振動鈑金開裂位置與仿真結果對比圖.



3.3 疲勞分析結果

在模態分析中輸出模態應力，單位激勵的穩態動力學分析輸出廣義位移，定義 PSD 曲線,導入 fe-safe 軟件中進行隨機振動的疲勞分析，分析流程（軟件界面逆時針順序設置）如圖 9 所示。

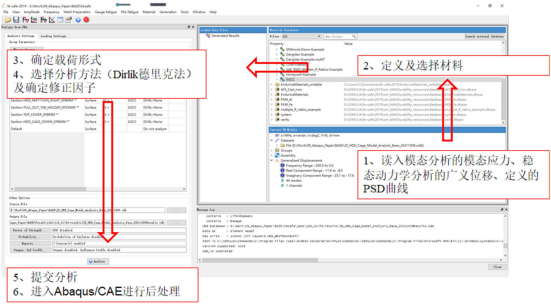

圖 9. fe-safe 隨機振動分析流程圖.

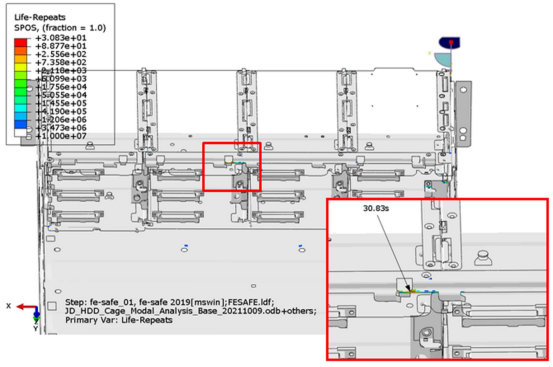

圖 10. fe-safe 隨機振動疲勞分析壽命云圖



隨機振動疲勞分析最小振動時間 30.83s，不滿足 1h 的振動要求，仿真風險位置與試驗

鈑金開裂位置相同。



4. 單位激勵的穩態動力學分析邊界條件及結果

4.1 單位激勵穩態動力學分析邊界條件

對模型進行 1g 加速度單位激勵的穩態動力學分析，掃頻范圍 1~200Hz。單位激勵的穩態動力學分析輸出廣義位移可以用于 fe-safe 進行疲勞分析。另一方面，在 Abaqus 前處理中，分別定位 12 個硬盤連接器的根部生成*Surface 面，輸出單元力NFORC。在 Abaqus 后處理中基于*Surface 面創建自由體切面，最后使用創建 XY 數據功能生成自由體切面的截面力頻響曲線。



4.2 連接器截面力分析結果

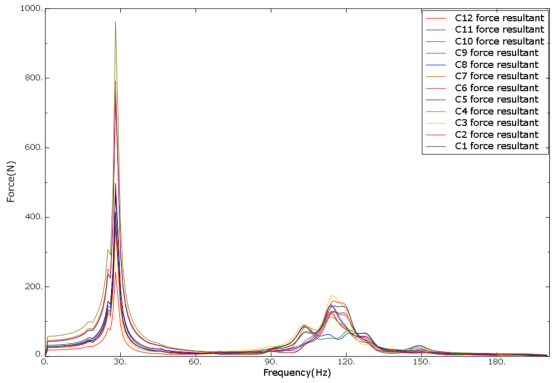

圖 11. 連接器截面力頻響曲線.



通過曲線可以看出在 28Hz 附近，所有連接器的截面力合力出現峰值。說明模態分析前

端拱形振型模態 28.235Hz 對振動影響較大。

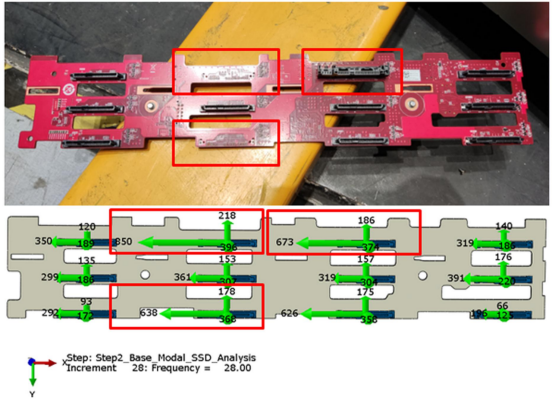

圖 12. 隨機振動試驗連接器脫落位置與 28Hz 時連接器高截面力位置對比.



通過圖 12 可以看出，隨機振動試驗連接器脫落位置與 28Hz 時連接器截面力合力最高

的三個位置對應。



5. 優化方案分析結果

對機箱前端硬盤背板、硬盤 Cage 等結構進行全新設計，硬盤背板改為螺栓固定連接，且增加背板加強板。分別對其進行模態分析、隨機振動應力及疲勞分析、穩態動力分析。

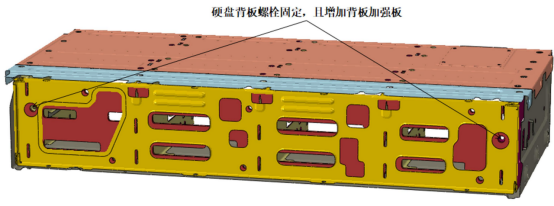

圖 13. 優化方案硬盤背板固定示意圖



圖 14. 優化方案機箱前端拱形振型云圖. 優化后機箱前端拱形振型模態由 28.235Hz 提高為 63.257Hz。

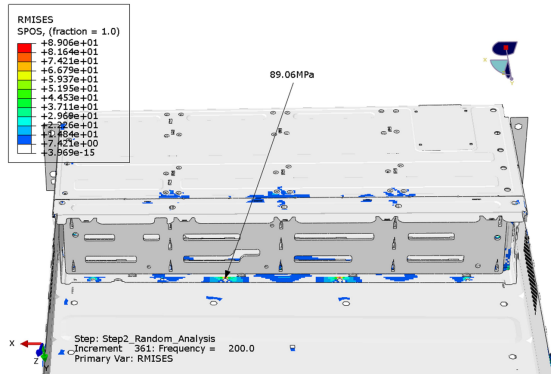

圖 15. 優化方案機箱前端隨機振動 RMISES 云圖.



優化方案機箱鈑金最大應力為 89.06MPa。采用 3σ法則評估強度。即3*89.06=267.19MPa,此應力低于機箱鈑金材料 SGCC 的屈服強度 305MPa,滿足要求。

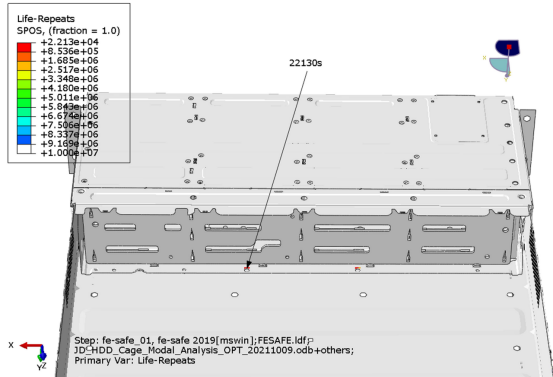

圖 16. 優化方案 fe-safe 隨機振動疲勞分析壽命云圖.



隨機振動疲勞分析最小振動時間 22130s，滿足 1h 的振動要求。



圖 17. 優化方案連接器截面力頻響曲線.



通過曲線可以看出在 63Hz 附近，所有連接器的截面合力出現峰值。說明模態分析前端

拱形振型模態 63.257Hz 對振動影響較大。

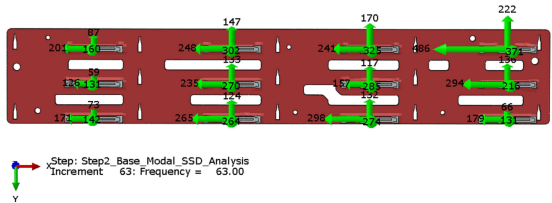

圖 18. 優化方案 63Hz 連接器截面力結果



通過圖 17、18 可以看出，與原方案相比，優化方案連接器截面力大幅下降。在振動問題中 ，我們的基本思路：在成本能夠接受的前提下，要盡量提高機箱前端拱形振型的頻率值，遠離 PSD 曲線低頻高功率的頻率帶。經過結構優化后的機箱在隨機振動試驗中未出現問題，仿真與試驗結果一致。
