電機控制器（MCU）和直流高壓轉低壓變換器(DC/DC)等都屬于新能源汽車的核心電子元件，直接控制驅動電機、發電機的工作及車內電子設備的正常運行，是保證車輛正常駕駛的關鍵。由于目前對汽車艙內空間的利用率要求越來越高，各電子元件的集成度也越來越高。



新能源汽車電驅動系統高集成度的多合一架構已經成為行業的趨勢，但高集成度也對于各電子元件的可靠性及NVH指標的達成帶來了極大的挑戰。汽車NVH特性的研究通常以整車作為研究對象，但由于汽車系統極為復雜，因此經常將它分解成多個子系統進行研究，電機控制器及DC/DC作為電驅動動力總成子系統中的重要組成部分，其振動特性直接影響到整車的NVH水平。



某純電動乘用車電驅動總成將電機控制器與直流高壓轉低壓變換器進行集成，布置空間的限制導致可靠性及NVH目標難以達成，NVH臺架試驗過程中發現3200rpm以下NVH表現較差且驅動電機控制器蓋板存在共振現象。本文針對臺架試驗中出現的可靠性及NVH風險通過仿真手段進行全面解析，采用掃頻及頻響仿真分析確定電機控制器及DC/DC局部振動較大位置后，通過優化蓋板結構及支架來降低局部振動加速度進而改善輻射噪聲等NVH表現問題。



并根據仿真分析結果將出現的問題逐一優化解決。經過仿真-設計優化后，3200rpm轉速范圍內電驅動總成控制器及DC/DC殼體NVH表現較差的問題得到有效解決，且電機控制器及DC/DC新設計方案各項NVH與可靠性評價指標均滿足設計要求并順利通過電驅動總成NVH及可靠耐久臺架試驗。



1 NVH問題描述與原因排查

某電動乘用車電機控制器及直流高壓轉低壓變換器集成組件為了電驅動總成布置空間的需求進行設計變更，新方案為了避免零部件干涉雖布置緊湊但在臺架試驗過程中遇到 MCU 及 DC/DC 蓋板共振及 3200rpm 轉速范圍內 NVH 表現較差等問題，如圖1 試驗數據所示，電驅動總成的可靠性及 NVH 目標達成困難，因此需要通過有限元仿真方法來進一步排查問題源頭并提出優化改進建議。

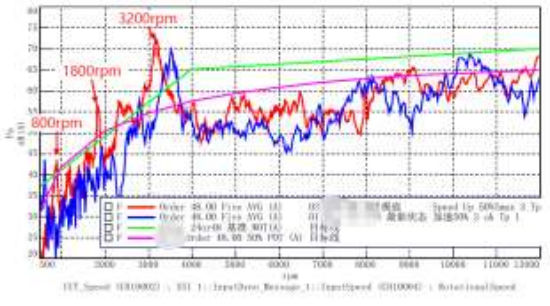

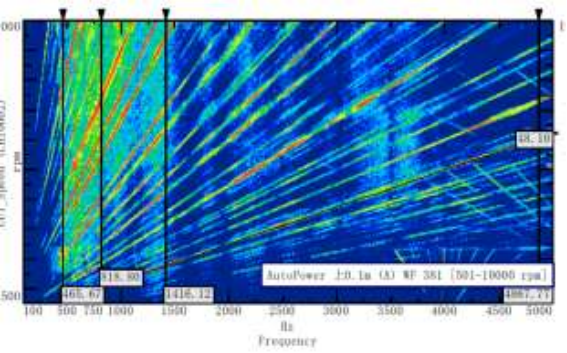

圖1 電驅動總成NVH臺架試驗數據



2 有限元模型建立及邊界條件

所有部件劃分二階四面體網格(Abaqus 軟件C3D10M 單元），網格尺寸為 1mm，接觸面之間盡量保持節點對應，模型包括上殼體、中冷板、PCB 板、逆變磚、下殼體、DC/DC 殼體、濾波盒、固定支架、螺栓和焊縫等，如圖 2 所示。

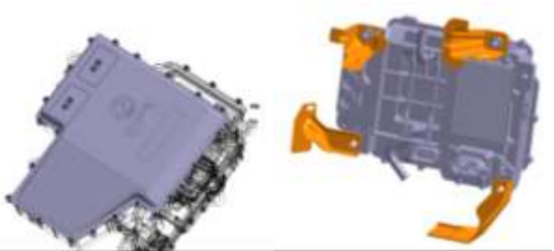

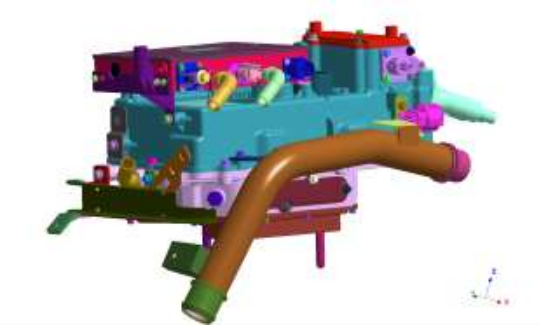

圖2 電機控制器及DC/DC有限元仿真建模示意圖



邊界條件的施加與實際電驅動總成工況是否吻合，直接影響到分析結果的正確性、合理性以及準確性。針對試驗中所出現的 NVH 問題，本文先通過計算得到溫度場作為熱機狀態下電驅動總成模態仿真計算的邊界條件，隨后將控制器與減速箱/電機殼體固定螺栓孔處設定為全約束作為掃頻/面剛度/隨機振動等仿真分析的邊界條件。



3 溫度場及模態仿真分析

由于輻射噪聲的產生與電驅動總成中的零件振動幅度有直接的聯系，通過仿真分析排查問題需要先計算出試驗工況下電驅動總成的溫度場，在溫度場分析時，熱邊界條件的準確性是關鍵，熱邊界條件包括內部空氣和殼體內表面間的強迫對流換熱、空氣和殼體外表面的自由對流換熱、水冷板與冷卻液間的熱傳導、固定螺栓與電機/減速箱等相鄰部件間的熱傳導等。首先使用 XFlow 計算出中冷板的穩態內流場，得到中冷板內部氣體溫度和對流換熱系

數，然后將其映射到控制器及 DC/DC 殼體表面有限元網格上。其中殼體外壁面環境溫度和對流換熱系數由實測結果和經驗值確定。在確定了相關熱邊界條件后，即可通過 Abaqus / Standard 算出控制器、DC/DC 殼體及中冷板溫度場。仿真結果如圖3所示。

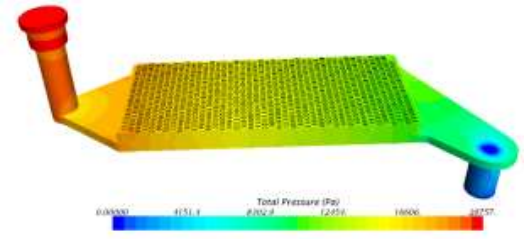

圖3 中冷板額定流量下CFD仿真結果

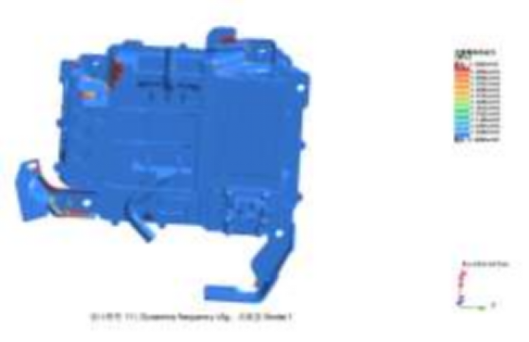

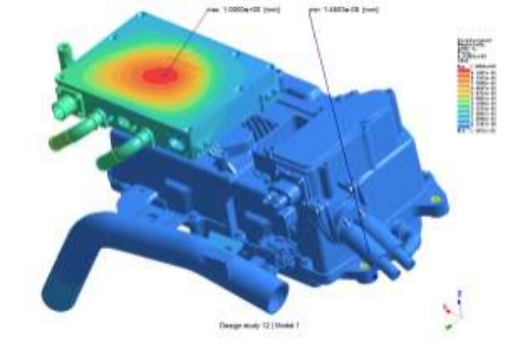

圖4 臺架掃頻振動頻率范圍內DC/DC殼體的模態



進行模態分析時，因?yàn)殡婒?qū)動總成整體溫度升高，金屬材料在高溫時其物理力學性能會發生很大變化， 支架及各殼體隨著溫度升高其材料彈性模量、導熱系數、比熱容和熱膨脹系數等物性參數都會發生明顯變化，而這些參數都會對模態分析結果有影響。如彈性模量降低時，模態會降低。模態分析時，控制器與減速箱/電機殼體固定螺栓孔處設定為全約束。臺架掃頻振動的頻率范圍內控制器及 DC/DC殼體模態如圖 4 所示。



4 掃頻及頻響振動仿真分析

為了更好的評估 3200rpm 轉速范圍試驗中出現的 NVH 問題，本文先通過計算找出熱機狀態下電機控制器及 DC/DC 各階對應模態及振型后采用頻響振動分析來排查電機控制器及 DC/DC 上的零部件，在各個需關注的零件上布點來分析對應頻率相應的振動程度。掃頻振動仿真分析在控制器殼體約束處分別根據 GBT 18488.1-2015 的標準在 25-500Hz 范圍內施加 x、y、z 三個方向的 30m/s2 加速度作為激勵源，隨后在電機控制器及 DC/DC 外殼體不同位置選取測點加載垂直于殼體表面的單位力來讀取 0-10000Hz頻率范圍內掃頻振動的位移幅值，進而來判斷面剛度不足造成 NVH 問題的具體位置。



同時將未發現3200rpm 轉速范圍內存在 NVH 異響問題的電驅動總成控制器及 DC/DC 進行對比分析。電機控制器及DC/DC 布置方案及頻響分析仿真結果如圖 5 所示，發現電機控制器及 DC/DC 各處在頻率接近 500Hz 與800Hz 時，MCU 及 DC/DC 上殼體處加速度響應幅值明顯大于其他位置。

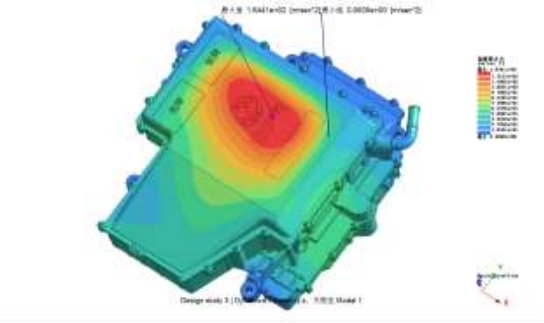

圖5 現臺架方案頻響分析加速度激勵仿真結果



5 改進方案與仿真分析及驗證

5.1 優化方案描述

針對掃頻振動仿真分析發現的驅動電機控制器上殼體 500Hz 及 800Hz 附近響應加速度較大的情況提出優化建議，增大 DC/DC 上殼體大平面的面剛度并增強電機控制器與 DC/DC 連接的沖壓支架可以較為直接地降低驅動電機控制器上殼體的振動加速度幅度。設計方面根據優化建議分別提出了三種優化方案。



優化方案一：將支撐 MCU 及 DC/DC 的沖壓支架結構優化，如圖 6 所示；優化方案二：在優化方案一基礎上對 MCU 及 DC/DC 上殼體進行加筋減重更改，如圖 7 所示；優化方案三：在優化方案二基礎上對 MCU 及 DC/DC 上殼體的起筋走向及布置進一步調整 ，如圖 8 所示。同時設計變更前的老方案也作為橫向?qū)Ρ葏⒖歼M(jìn)行建模及仿真計算，如圖 9所示。

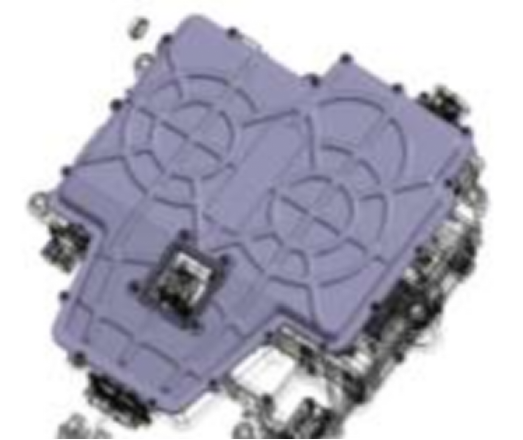

圖6 MCU及DC/DC優化方案一布置及結構





圖7 MCU及DC/DC優化方案二布置及結構

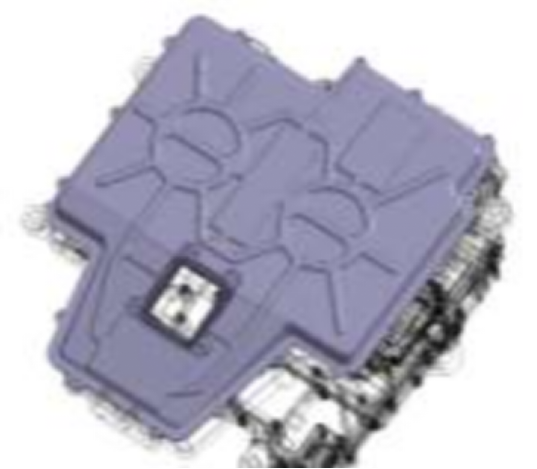

圖8 MCU及DC/DC優化方案三布置及結構





圖9 橫向?qū)Ρ葯C(jī)型方案布置及模態分析仿真結果



5.2 優化方案頻響振動及面剛度仿真分析對比

如圖 10-12 所示，經過對各優化方案及橫向?qū)Ρ确桨高M(jìn)行頻響振動分析可以發現優化方案較原方案 MCU 及 DC/DC 殼體附近局部振動均有一定程度的改善。優化方案一相對原方案支架結構相對改動較小，僅增加支架厚度，成本方面變化較小，但模態提升后上殼體面剛度水平偏低（1355N/mm，仿真結果如圖 10 所示），局部振動幅值仍較高；優化方案二在優化方案一的基礎上對 DC/DC 上殼體進行加筋減重更改，模態水平基本與方案一保持一致，殼體上的加筋有效提升了 MCU 及 DC/DC 上殼體的面剛度，面剛度提升至 2367N/mm，如圖 11 所示，但與競品目標仍有一定差距；優化方案三在優化方案二基礎上對 MCU 及 DC/DC 上殼體的起筋走向及布置進一步調整，仿真結果顯示優化后一階模態相比優化方案二進一步提升且對 MCU 及 DC/DC 上殼體局部振動幅度有明顯改善，面剛度提升至 4484N/mm，達到主流競品方案水平，因此確定優化方案三為最終方案進一步進行隨機振動可靠性仿真驗證。

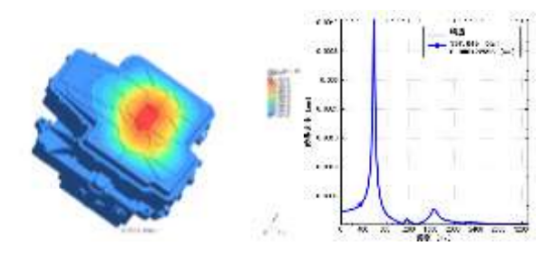

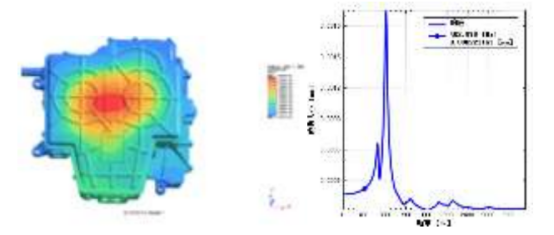

圖10 優化方案一DC/DC上殼體模態及面剛度仿真結果



圖11 優化方案二DC/DC上殼體模態及面剛度仿真結果



圖 12 優化方案三 DC/DC 上殼體模態及面剛度仿真結果



5.3 隨機振動仿真驗證

通過掃頻振動及頻響分析仿真后確定的優化方案根據仿真結果已經滿足 NVH 目標，隨后本文開展對標臺架耐久實驗的隨機振動仿真來對 MCU-DC/DC進行強度和耐久疲勞方面的驗證。隨機振動的載荷譜參考了 GBT 28046.3-2011 標準如圖 14 所示。經隨機振動仿真校核，控制器及 DC/DC 各處 3σRMS 米塞斯應力均小于材料屈服極限，優化方案三的強度及可靠耐久指標均滿足設計要求如圖 15 所示，確認作為最終設計方案進行 NVH 及可靠耐久臺架試驗驗證。

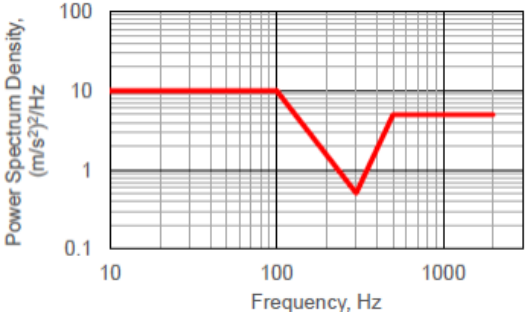

圖14 隨機振動仿真采用的載荷譜



圖15 隨機振動仿真RMS米塞斯應力分布



試驗驗證

優化方案三作為最終設計方案在 NVH 臺架上進行了振動及噪聲測試（如圖 16 所示），3200rpm 轉速范圍內 NVH 表現差及局部共振問題未復現（如圖17 所示）。后續在電驅動總成耐久試驗臺架上也通過了基于實車路譜的 800 小時振動耐久試驗。

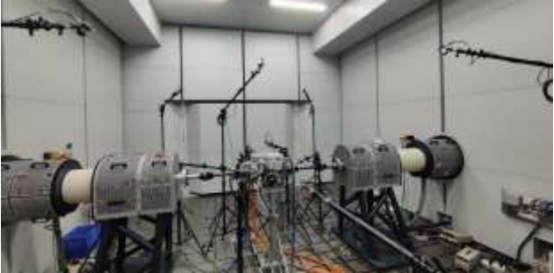

圖 16 電驅動總成 NVH 臺架試驗現場



圖 17 電驅動總成 NVH 臺架試驗數據分析



結論

結合仿真和試驗手段，對于某電驅動總成電機控制器與直流高壓轉低壓變換器在 3200rpm 轉速范圍內局部共振且 NVH 表現較差的問題，有針對性地提出多個改善局部剛度的優化方案且分別通過有限元仿真分析進行快速驗證，進而短時間內找出最優解決方案。本文主要結論有：

1）由于電機控制器（MCU）及直流高壓轉低壓變換器（DC/DC）結構較為復雜且零件較多，僅通過試驗手段無法對出現的 NVH 問題進行準確快速的判斷，本文采用的溫度場計算、模態及掃頻及頻響振動、隨機振動仿真分析等多角度評估的仿真流程，可以有效地對乘用車電驅動總成中電機控制器及 DC/DC等重要零部件的 NVH 問題進行排查確認并有針對性的解決問題；



2）排查發現問題源頭后提出多個優化方案，通過有限元仿真手段可以在短時間內快速完成方案驗證與橫向?qū)Ρ?，極大程度上縮短了設計周期；



3）本文通過有限元仿真分析發現設計存在的問題并有針對性的提出優化方案，進而在設計初期短時間內確定最終設計方案，分析時間短、結果準確且成本低，可高效指導乘用車電驅動總成的設計與優化。
