近年來隨著汽車產業的快速發展，對于汽車的承載能力、使用壽命、節能減排以及材料升級切換等方面的要求越來越高。國內多數鋼鐵企業在700MPa 級析出強化剛強度鋼添加微合金元素鈮（Nb）。主要目的是為了提高汽車結構件的疲勞強度、降低部件質量，實現結構輕量化。商用車汽車大梁作為主要承載部件，幾乎承擔了車輛整備質量和運輸貨物的全部重量，其力學性能對商用車行駛安全極為重要。本研究以牌號 BG700L 和BG960L 高強度汽車大梁用鋼為例，對兩種不同材料的應力應變曲線進行了數據處理，建立了應用于強度計算的力學性能材料卡。同時以某商用車型大梁為模型，對采用 BG700L 和 BG960L 高強度鋼制成的汽車大梁分別進行了強度載荷仿真模擬分析和剛度仿真模擬分析。



在汽車零部件的正向設計開發過程中需要多個方面的工況進行檢核和驗證，例如：模態分析、強度工況分析、剛度工況分析、疲勞工況分析以及屈曲工況分析等。本文針對汽車大梁的強度工況和剛度工況對其結構進行優化，進而實現輕量化的目的。



1 力學性能

1.1 材料屬性

高強度汽車大梁用鋼 BG700L 和 BG960L 的材料力學性能如表 1 所示。從表 1 可以看出，BG960L的 屈 服 強 度 和 抗 拉 強 度 分 別 為 1070MPa 和1180MPa，明顯優于 BG700L 的屈服強度 736MPa和抗拉強度 786MPa。通過拉伸試驗測得材料的工程應力-工程應變曲線，再將工程應力曲線轉化為真實應力-真實應變曲線，BG960L 的力學性能比BG700L 有顯著提升。兩種材料的塑性變形的真實應力-真實應變曲線如圖 1 所示。

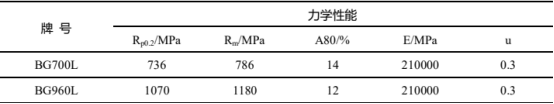

表 1 BG700L 和 BG960L 的力學性能

Tab. 1 Mechanical Properties of BG700L and BG960L

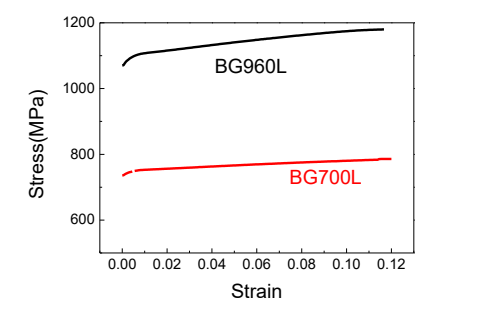

圖 1 BG700L 和 BG960L 的應力應變曲線 Fig.1 the stress-strain curve of BG700L and BG960L material



1.2 材料力學性能

應用有限元分析軟件制作兩種材料的力學性能材料卡片，編輯 BG700L 和 BG960L 高強鋼材料的密度、楊氏模量、泊松比等材料參數，并將真實應力應變曲線導入有限元分析軟件中，所制成的BG700L 和 BG960L 高強度汽車大梁用鋼的材料數據如下：

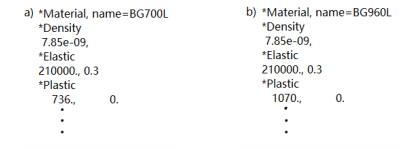

圖 2 高強度鋼力學性能a)BG700L 材料卡片 b)BG960L 材料卡片F(xiàn)ig. 2 The keyword of BG700L and BG960L materiala)BG700L b)BG960L



2 汽車大梁有限元模擬分析

2.1 有限元模型的前處理

建立某商用車型大梁的三維幾何模型，為保證仿真模擬分析的準確程度，將模型的設計尺寸與真實零件的設計尺寸比例設置為 1：1，幾何模型如圖3 所示 。使用 Hypermesh 前處理軟件對模型進行幾何清理與網格劃分，網格標準尺寸取 8mm×8mm，網格單元類型為殼單元，網格數量為 103955 個。大梁的上下板厚都為 10mm，加強板厚度為 5mm，整體質量為 440kg。在強度仿真模擬分析中材料分別選用 BG700L 和 BG960L。



在汽車大梁的強度分析過程中，設定汽車載重量為 20 噸，將 20 噸的重量耦合到大梁上板，模擬汽車大梁的承重狀態。為了能夠滿足車輛行駛過程中的最大承載能力的設計要求，在此條件下，對整個汽車大梁施加 2.5G 的加速度載荷，來模擬行駛過程中的最?lèi)毫拥臉O限工況。



通過約束 A 點來模擬前懸架的板簧支撐作用，約束B(niǎo)CDE 四點來模擬后懸架的板簧支撐作用，其約束方式分別為 XYZ 方向和 Z 方向，如圖 4 所示[8-9]。

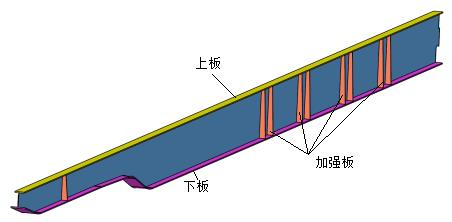

圖 3 某車型大梁設計模型Fig. 3 Design Model for certain car beam

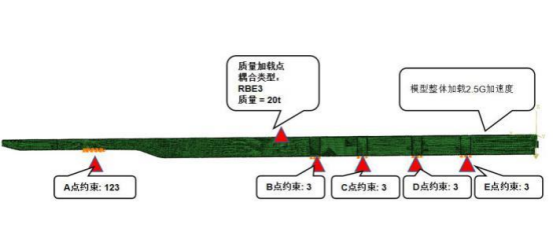

圖 4 汽車大梁強度仿真模擬的有限元模型Fig. 4 Finite Element Model for strength simulation of Car beam



2.2 汽車大梁強度分析

將Hypermesh軟件中輸出的設置文件導入有限元分析軟件中進行求解，求解后的輸出文件再導入Hyperview 軟件中進行后處理并輸出仿真結果，本文應用 Von Mises 應力作為計算應力和判斷標準。



不同的約束方式和載荷加載方法會對仿真結果產生影響，所以本研究在相同的約束和加載條件下，分別對 BG700L 和 BG960L 兩種材料制成的汽車大梁進行了分析對比。圖 5 為分別為相同加載和約束條件下，采用 BG700L 和 BG960L 兩種材料制成汽車大梁的應力云圖。從圖 5 中可以看出，在相同的加載和約束條件下，BG960L 材料的制成的汽車大梁的應力與 BG700L 材料的最大應力位置一致，最大應力為 699.7MPa，應力均小于屈服強度，均在安全使用范圍之內。



因?yàn)槠?chē)大梁在受載時還處于彈性變形階段，所以采用兩種材料的模型的應力一致。為了提高材料的利用率，達到減重和節約成本的目的，對此模型進行了減重處理，將大梁模型的上下板厚都減薄至 8mm，加強板厚度減薄至 4.5mm，減重后質量為 355kg，減重率約為 20%。同樣使用相同的分析方法，對減重后的汽車大梁進行強度分析，材料選擇 BG960L。圖 6 為減重后汽車大梁的強度分析的應力云圖。



從圖 6 中可以看出，減薄后的大梁最大應力位置處于模型的最下側，與減重前基本一致。最大應力為 874.3MPa，比較減重前有所增加，應力還未達到材料屈服強度 1070MPa，能夠滿足汽車大梁的強度工況的使用要求，并且存在進一步的減薄潛力。

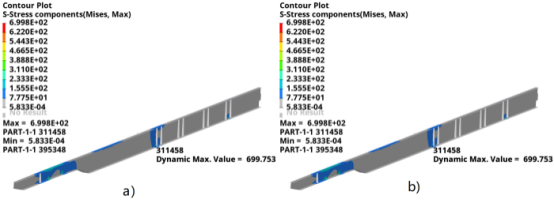

圖 5 大梁強度分析應力云圖Fig. 5 Strength Analysis Stress of Car Beam

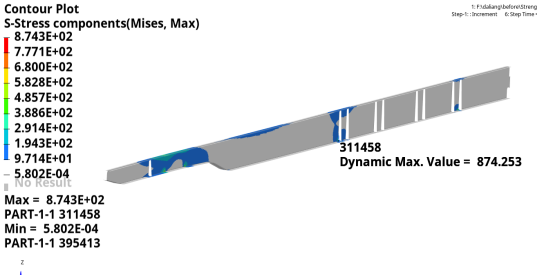

圖 6 減重后大梁強度分析應力云圖Fig. 6 Strength Analysis Stress of Car Beam after weight reduction



2.3 汽車大梁剛度分析

為了進一步驗證減重的可行性，本文還進行了大梁減重前后的剛度分析。剛度的分析方法如圖 7所示，分析方法與強度分析類似。因?yàn)榱慵膭偠戎慌c材料的楊氏模量和零件的結構有關系，所以本研究只對比了 BG700L 原設計方案和 BG960L 減重方案的剛度。圖 8 為減重后的力與位移曲線，減重前大梁的剛度為 266kN/mm ，減重后剛度為203kN/mm。減重前加載點的 Z 向位移為 0.77mm，減重后加載點的 Z 向位移為 0.9mm。此車型商用車設計要求為加載點的 Z 向位移不能大于 3mm，而減重后的位移量并沒有明顯的增加，并且在安全使用范圍內。

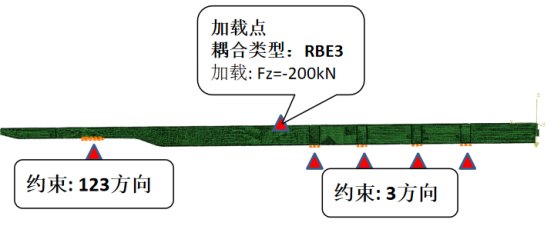

圖 7 剛度分析模型Fig.8 Simulation model of stiffness analysis

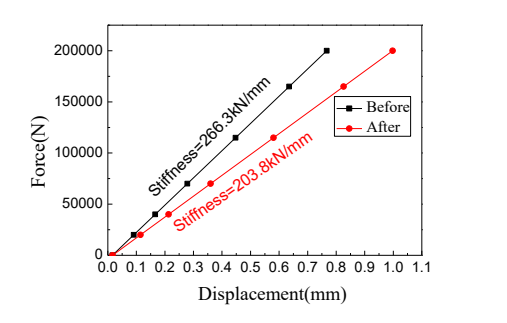

圖 8 減重前后的力-位移曲線Fig.8 The force-diaplacement curve of before and after



結論

本 文 以高強 度汽車大梁用鋼 BG700L 和BG960L 為例，針對強度工況和剛度工況進行仿真并進行結構優化。建立靜態力學性能材料卡片，并應用到汽車大梁的強度和剛度仿真模擬分析中，研究結果表明：

（1）建立高強度汽車鋼 BG700L 和 BG960L的材料性能卡片，應用于強度有限元分析，提高強度模擬分析的準確度，對于汽車的輕量化和選材具有指導意義。



（2）BG960L 材料的屈服強度和抗拉強度明顯優于 BG700L，分別對采用兩種材料制成的某車型大梁進行強度分析，模擬結果顯示 BG960L 高強度鋼板力學性能良好。減重后采用 BG960L 制成的汽車大梁的最大應力遠小于屈服強度，具有良好的減重空間，并且能夠達到認證要求。



（2）應用有限元分析軟件，對減重前后的結構進行剛度分析，并對比了分析結果。模擬結果顯示減重后的位移量比減重前的位移量增加0.13mm，沒有明顯減弱，在合理使用范圍之內。
