隨著社會的高速發展和進步，人們對品質生活的要求越來越高；隨著5G通訊技術的變革，汽車作為現代出行代步的重要通行工具，也在經歷新一輪的技術變革，并將迎來新一輪高速發展時期。因此，快速、高效地推出新型輕量化迭代產品日漸成為了汽車行業的關鍵技術。



當前汽車行業的整車開發過程中，為了適應快速迭代的市場要求，只能不斷壓縮產品的開發周期?，F(xiàn)有公認有效的壓縮開發周期方法，是通過提高每次虛擬分析精度來減少開發前期虛擬分析輪次。



而現有的解決方案存在以下4個問題，限制了虛擬分析過程效率進一步提升的可能：①整車數模結構數據庫的建立不夠完善，導致新項目架構基礎薄弱，需要從0開始建模；②早期建立的數模結構不夠智能，導致已有項目的車身數模結構無法被高效地重復利用；③現有的數模結構建立工具和整車虛擬分析工具之間，數據格式不能通用共享，導致虛擬分析優化過程往往需要人為的多輪數據轉化、計算分析，才能完成結構優化過程；④在現有的汽車產品研發工作中，受結構設計開發工程師的經驗影響較大，加上虛擬驗證分析過程太冗雜，導致“橫向?qū)Ρ炔煌宇^的架構性能”較難實現，給正向設計開發增加了難度。



數字驅動的智能車身結構輕量化仿真系統

因此，為進一步緩解以上難題，構建了一套由數字驅動的、可實現自動化裝配及整車性能優化系統，該系統包括4個板塊，數字化參數驅動設計系統、整車結構數據庫、自動仿真優化系統及整車輕量化結果分析及預測系統。系統的業務流轉如圖1所示。

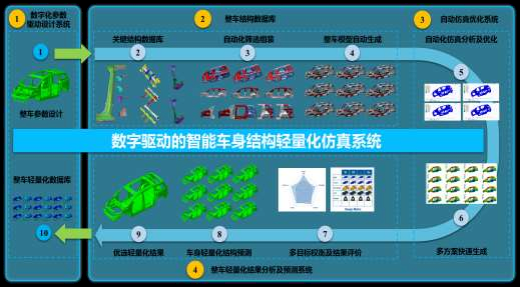

圖1 數字驅動的智能車身結構輕量化仿真系統



其中整車結構數據庫是系統基礎，系統采用柔性化參數的方式構建結構模型數據，使數模結構具有可自動化組裝功能，并將歷史項目的關鍵接頭數模結構存檔，構建了整車關鍵接頭結構的數模數據庫，為后續項目的借用、提取提供方便；數字化參數驅動設計系統具有關鍵性能錄入、制定關鍵整車數模結構參數設計的功能，為數字化驅動整車結構設計奠定基礎，具有參數驅動設計的功能；自動仿真優化系統具有驅動整車數模結構自動化組裝、整車結構輕量化優化分析及結果尋優的功能，串聯結構數模構建和性能優化分析功能模塊；整車輕量化結果分析及預測系統具有抓取、整合分析整車輕量化參數的功能，并通過統計方法及行業經典經驗預測輕量化模型；4個板塊串聯后，具有自動化尋找并儲存最優性能的整車輕量化結構模型及性能參數的功能，為快速選型、決策提供數據支持。



搭建整車結構數據庫

采用SFE工具，通過柔性化參數方式構建整車關鍵結構的數據模型：選擇整車結構的關鍵接頭結構，關鍵結構布置基點、建立特征曲率基線；并依據接頭的幾何特征和有限元模型截面形狀，創建帶參數的基礎截面；并依據上述基礎元素特征生成梁、接頭、曲面，完成各關鍵接頭結構的柔性化、參數化數模結構的創建。由該建模方法構建的數模結構，因數模結構由帶參數的基點及基線構成，可實現數模結構與結構數字參數之間映射關系的建立；關鍵接頭的結構數據通過體系化命名，可實現與系統設計參數信息綁定，使整車關鍵接頭的結構數模，具有聯動篩選功能，完成參數化建模的數模結構數據庫的搭建，如圖2所示。

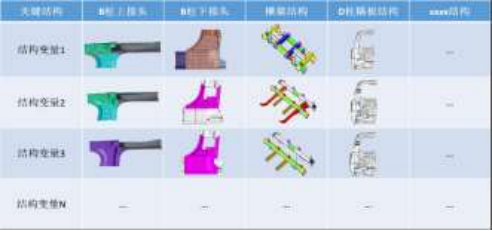

圖2 關鍵接頭的數模結構數據庫示例



構建數字化參數驅動系統設計

采用網頁設計，支持車型特征、整車尺寸、關鍵結構特征、關鍵接頭結構種類、結構尺寸等參數的選擇和參數輸入，以及整車性能關鍵要求的期望目標設置值輸入。該網頁中的數字參數，通過多接口連接技術，與整車結構數據庫中的柔性化結構構建一一數學映射關系，賦予網頁數字系統驅動整車結構數據庫的結構選型的功能。

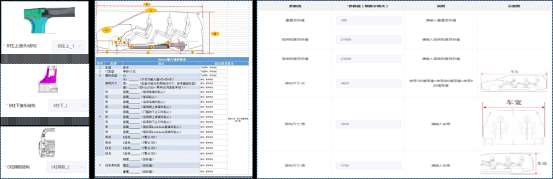

圖3 數字化參數驅動系統示例



搭建自動仿真優化系統

自動仿真流程搭建

自動仿真流程采用MDO系統搭建而成，MDO系統與構建數字化參數驅動系統串聯，接收到車身設計參數后，按要求調用關鍵接頭模塊、自動組裝生成參數化車身模型；啟動有限元數字模型進行關鍵工況的物理仿真計算；以關鍵工況的物理仿真物理變化值，對目標值進行評價；根據評價結果及優化方向，更新車身參數化模型后，自動進行下一輪優化迭代；如此往復，直到所有完成所有模型的計算，最終將計算結果按照尋優規則推送至整車輕量化結果分析及預測系統。仿真業務流轉流程如圖4所示。



領域培養遺傳算法

由于本項目涵蓋白車身范圍的關鍵結構優化，涉及了接頭結構種類及數量、整車架構尺寸、關鍵結構尺寸、截面尺寸、料厚等共計107個變量?jī)?yōu)化，優化目標包括了扭轉剛度、彎曲剛度、整車重量、模態等多種目標參數。綜合考慮了計算周期、準確率及系統的魯棒性，最終選擇了培養遺傳算法（NCGA）作為本項目的尋優方法。與傳統的DOE計算方法相比，領域培養遺傳算法更適合目標多、變量多的計算工況，該算法的魯棒性更強、可靠性更強，所獲得的優化結果覆蓋范圍更廣。培養遺傳算法（NCGA）與DOE方法的對比如圖5所示。

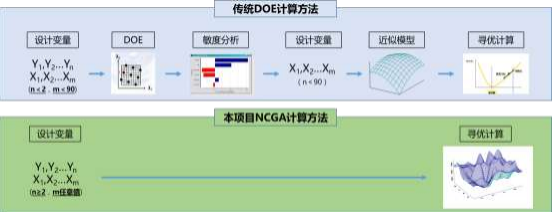

圖5 NCGA算法與DOE算法過程對比

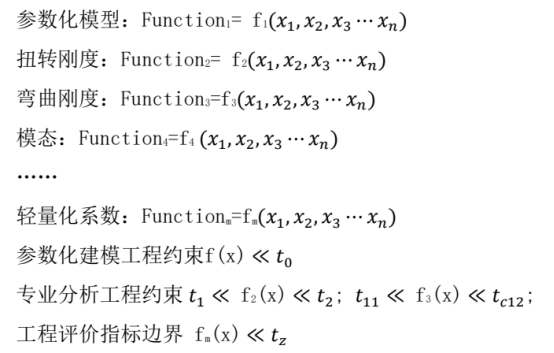

本項目?jī)?yōu)化過程的數學表達模型如下：



根據設計經驗和工程經驗車身參數化建?？梢猿橄鬄?/span>f(x1，x2，x3...xn); 眾多的設計變量，

實型、整型、離散型設計變量，來表達車身參數化的數字模型。再根據工程設計經驗給出參數的定義范圍和參數離散類型。比如：長度、寬度、Y向坐標等用數學表達式進行表示。



學科專業的分析：扭轉剛度的分析，根據物理仿真方程采用隱函數f(x1，x2，x3...xn)來表

示，并采用CAE求解器對專業的物理仿真求解。同理彎曲剛度的分析，根據物理仿真方程采用隱函數f(x1，x2，x3...xn)表示，完成彎曲剛度的專業分析。根據工程需要非常重要的工程評價指標輕量化系數采用fmf(x1，x2，x3...xn)表示，這里既含專業分析后的物理量，也含全局變量。







優化結果分析

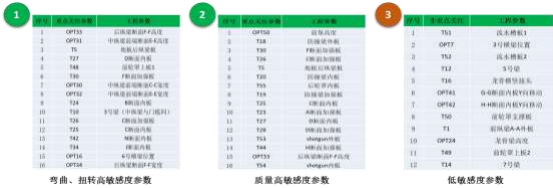

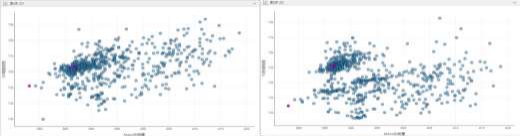

本項目經過7輪迭代優化，共計進行了1051次優化計算后，獲得的仿真優化分析結果如圖6所示。其中散點圖為優化結構的質量-扭轉剛度結果和質量-彎曲剛度結果合集，支持可目視化結構模型的快速選擇。本項目還通過影響因子對目標的靈敏度分析，識別了對整車彎曲剛度、扭轉剛度及質量高敏感的前16個影響因子，以及對目標結果影響最不敏感的前12個影響因子，為下一代整車結構設計積累經驗。







圖6 仿真優化結果及分析



搭建整車輕量化結果分析及預測系統

為了方便決策者更快、更精準得從眾多優化分析結果中，快速識別最優方案，本項目將行業公認的輕量化計算方法（如圖7所示）嵌入至系統代碼中，并在計算結果按照既定順序排序后，經過輕量化公式判斷、篩選，獲取排名前十的優化結果后，推送、展示在整車輕量化結果分析及預測系統中。本項目綜合選擇了三個最優優化方案，分別適合貨車、普通乘用客車及高舒適性客車系列產品的開發工況，結果如圖7所示。

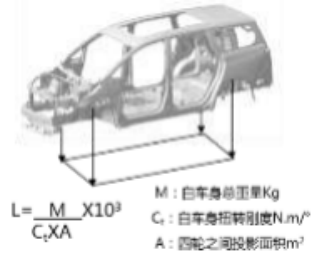

圖7 輕量化計算方法

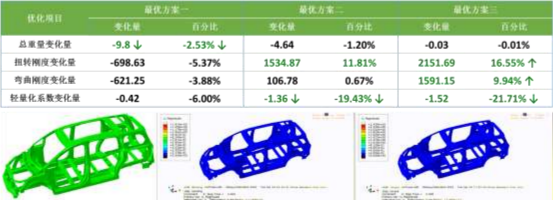

圖8 優化結果對比



本項目搭建了數字驅動的智能車身結構輕量化仿真系統，該系統包括4個板塊：數字化參數驅動設計系統、整車結構數據庫、自動仿真優化系統及整車輕量化結果分析及預測系統。該自動化的仿真系統構建，打破了初始車身結構設計完全依賴設計經驗的傳統，開啟了向數字化科技技術指導轉變；該系統所采用的柔性化、全參數模塊建模，集成仿真一體化技術，實現0人工整車結構優化；多學科仿真前處理模型全自動生成，仿真效率提升80%以上；智能結構數據庫，實現整車結構快速?zèng)Q策、選配；依托智能化系統獲得更準確的輕量化設計參數，科學地研究了結構設計參數對車身綜合性能影響，可有效提升車身設計的穩健性。開創了汽車行業整車架構智能化設計的新思路。



資料來源：達索官方
