Abaqus/Standard中瞬態動力學分析的伴隨形狀/珠子靈敏度

現在您可以請求隱式瞬態動力分析的設計響應以及相對于形狀和筋設計變量的相應伴隨靈敏度。

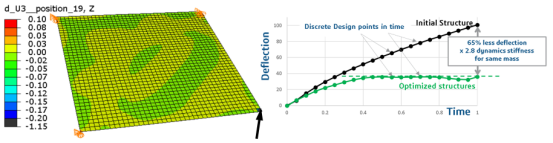

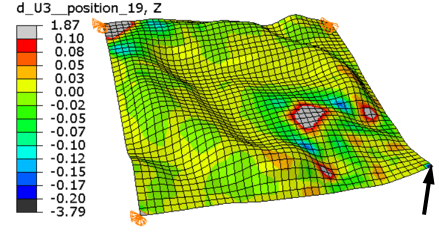

您可以從Abaqus輸出設計響應和相應的伴隨靈敏度，用于您自己的設計修改方法。下圖顯示了板的初始設計(左)和優化設計(右)，基于組合的Tosca-Abaqus設計優化工作流程。與初始設計相比，在給定的瞬態載荷下，優化設計的撓度可降低65%。從而使結構的動剛度增加了近三倍。

好處：此功能擴展了伴隨瞬態動態靈敏度的覆蓋范圍，并有利于耐撞性的概念設計、機械和柔性動態機構的動態設計以及電子設備在跌落試驗中的行為等工作流程。

有關詳細信息，請參見伴隨設計敏感性分析。

增加剩余模態以豐富子結構

您現在可以在子結構基礎上添加剩余模式

您可以輸出靜態擾動響應作為剩余模態，您可以在隨后的子結構生成過程中使用。當指定新的剩余模態參數時，子結構加載情況對應的加載模式也被添加到子結構基礎上，以及靜態擾動過程中存儲的任何剩余模式。您可以在分布式內存并行(DMP)模式下計算靜態擾動步驟中的剩余模式，這使得工作流在涉及許多剩余模式的應用程序中非常有效。

好處：在子結構基上增加殘余模態，提高了子結構的高頻動態逼近能力

具有混合或自由界面模式的子結構的性能改進

對于在子結構中保留混合/自由界面模式的數百萬自由度模型，實現了顯著的性能改進。

在固有頻率提取過程中，當特征模不保留任何或全部保留自由度時，包含保留特征模的子結構的性能得到顯著改善。

好處：子結構性能得到改善。

聯合仿真和導入外部字段支持的字段類型聯合仿真和導入外部字段時支持額外的字段類型。

共同模擬和導入外部場支持的場類型共同模擬和導入外部場時支持額外的場類型。

以下字段類型的更改將用于共同模擬和導入外部字段

l 表面牽引力矢量(TRVEC) 現在支持導入Abaqus/Standard。

l 現在支持導入表面膜屬性(SF IL)，以便導入Abaqus/Standard。不建議使用濃縮膜特性，相反，使用表面膜特性。

l 表面壓力的標識符從PRESS更改為P，以與Abaqus輸出標識符一致。

l 場標識符NT用于節點溫度，無論溫度是自由度還是非熱過程中的場。不建議使用表示元素溫度的字段標識符TEMP。

好處：對其他字段類型的支持提供了與其他輸出定義的一致性。

有關更多信息，請參見導入外部字段的常規功能。
