本期開始將陸續介紹CST軟件2023版本新功能。這次我們正式介紹一下EMI接收機仿真：EMI接收機是EMC仿真中非常重要的一個功能，CST軟件自帶的EMI接收機可以完美地模擬CE、RE等測量過程，根據不同測試頻段選擇合適的RBW，并且支持PK、AV、QP等不同的檢波方式。

接下來給大家演示軟件使用的過程。

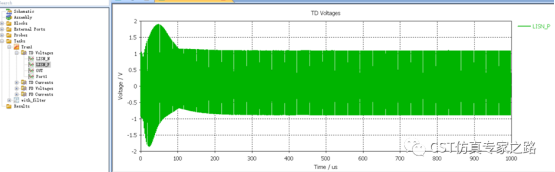

1、首先進行DCDC開關電源場路協同仿真，得到LISN_P的時域電壓信號。

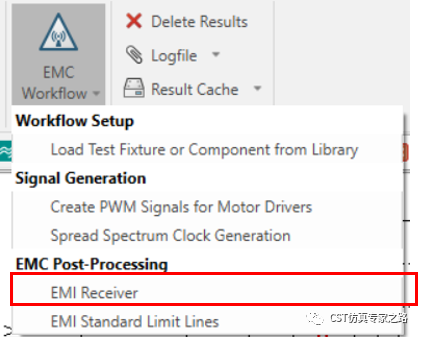

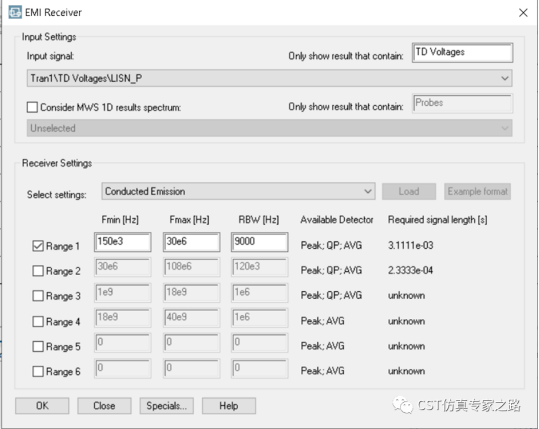

2、從EMC Workflow中打開EMI receiver程序，進入設置界面。

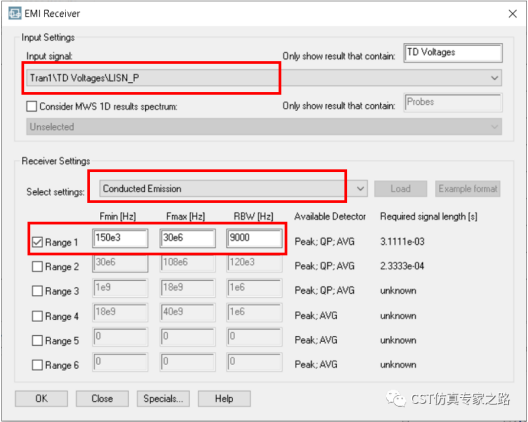

2、在Input signal中選擇LISN_P，Select settings中選擇ConductedEmission，選擇Range1。

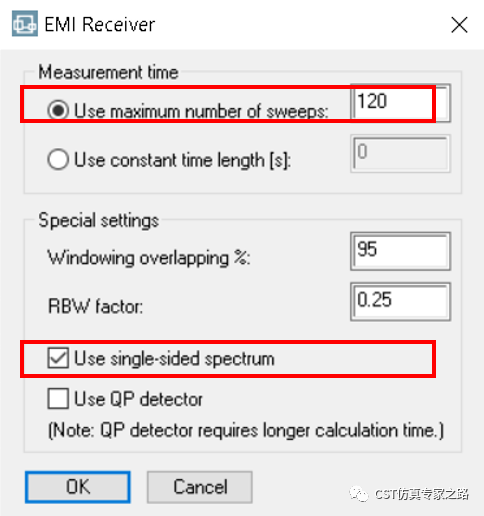

3、點擊special，彈出對話框。此處默認設置不用調整，Number of sweeps代表掃描周期，默認120個周期。默認勾選single-side spectrum，如果不勾選的話，將會按照double-side spectrum處理，結果會相差6dB，這里根據接收機的實際情況來決定。

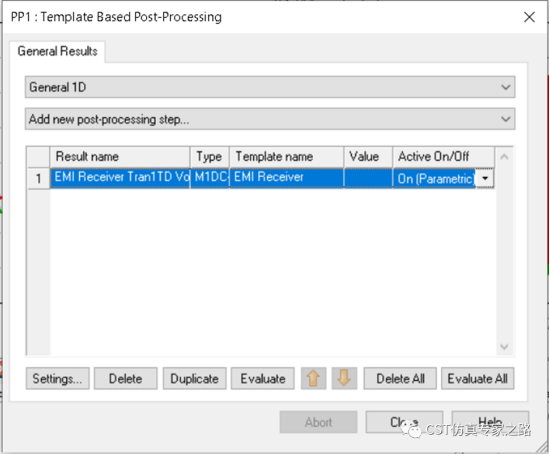

4、設置好后在PP后處理里面已經創建好了接收機的后處理程序，點擊Evaluate。

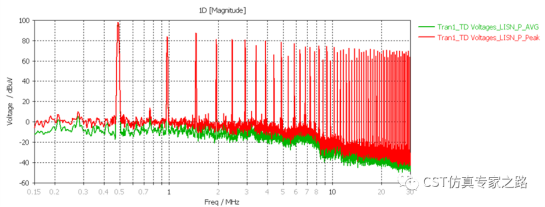

5、得到最終結果。

相關鏈接：

CST軟件2023版新功能介紹2：兩個提升效率小技巧

CST軟件2023版新功能介紹3：通過Cable工作室創建3D cable模型

CST軟件2023版新功能介紹4：ESD仿真模型及手機產品ESD仿真案例

CST軟件2023版新功能介紹5：BCI仿真模型及仿真案例

（內容、圖片來源：CST仿真專家之路公眾號，侵刪）
