對更高效率、更低噪音和更長壽命的工業齒輪裝置的需求不斷增長。供應商被迫設計設備以降低運營成本和資本支出。



工業齒輪裝置的系統效率是通過評估功率損耗來估算的，功率損耗可分為負載相關損耗和空載相關損耗。傳遞扭矩時，齒輪和軸承會產生與負載相關的齒輪功率損耗，而空載損耗則是齒輪箱部件在潤滑劑中受到阻力的結果。







對于任何變速箱設計者來說，減少所有損失，同時確保油在任何操作條件下到達關鍵位置都不是一個簡單的平衡。達索系統提供集成在統一體驗中的強大建模和仿真工具 (?MODSIM )，幫助設計人員應對這一挑戰。



齒輪箱潤滑設計的挑戰

對任何工業齒輪箱行為的理論預測解決起來都很復雜，因為流體力學問題與兩相流、其界面以及它們與任意數量的旋轉部件的相互作用有關。需要對不同的操作條件進行廣泛的實驗測量，但可能會導致經驗或半經驗公式即使設計變化很小也顯示出很大的偏差。



物理測試可以提供準確的信息，以高成本實現最終的生產設計。然而，有時，由于錯誤的假設、實驗設計錯誤或僅僅因為無法衡量關鍵績效指標 (KPI)，他們無法生成適當?shù)臄?shù)據。







數值模擬可以減少物理測試的數量，為關鍵績效指標（如潤濕面積、攪拌損失或溫度分布）提供定量預測，而這些指標很難或不可能通過實驗測量。這可以縮短開發時間和成本，并降低設計變更成本更高的后期失敗風險。



齒輪箱的攪動損失

攪拌損失是一種復雜的現象，在考慮齒輪裝置的飛濺潤滑時會產生顯著的空載損失。在這種潤滑中，部件浸入油浴中，并通過旋轉將油“濺”入必要的室中。

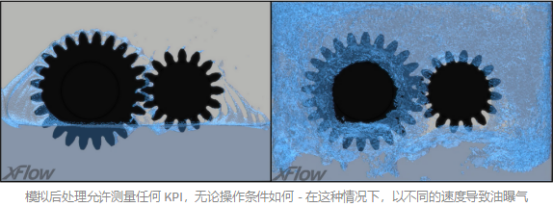

攪拌損失的大小取決于油位、粘度和轉速。調整油位，使齒輪齒在工作條件下不會完全浸入油浴中。否則，會因油浴的攪動而導致過多的損失。另一方面，當通過使用不同的潤滑劑或升高溫度來降低潤滑劑的粘度時，攪拌損失會減少。然而，粘度必須保持足夠高，以將摩擦系數保持在安全范圍內。最后，除了飛濺模式的明顯變化之外，適度的轉速會引起油曝氣，從而改變有效油粘度并增加流體體積，從而增加油位。



對于高速工業齒輪箱，僅使用飛濺潤滑會因所需的油位和轉速而導致極高的攪拌損失。因此，它們還包括通過指向接觸表面的噴嘴進行噴射潤滑。這是另一個設計挑戰，因為離心力會使油流偏轉。

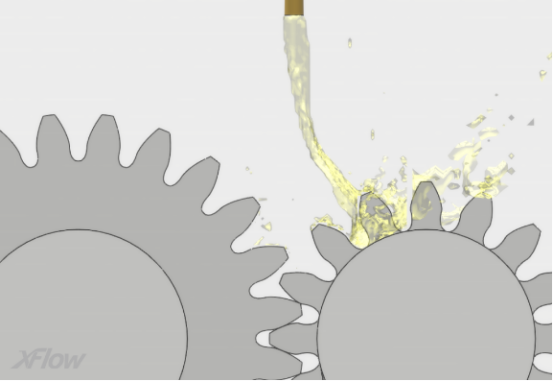

風阻效應使油流偏轉。



濕潤區域和飛濺圖案

任何類型潤滑方法的一個常見 KPI 是所有操作條件下的油分布。需要這樣做的原因有很多：調整油浴液位、優化噴嘴質量流量和方向、分析熱對流等。





平均場的仿真可視化可幫助用戶在任何操作條件下進行齒輪箱分析。



即使對于中等轉速，由于高速油濺，油分布的實驗測量也需要高速相機和圖像后處理。數值模擬消除了實驗過程中相機位置固定的限制，提供了更大的分析靈活性。



齒輪箱油溫熱分析

齒輪箱的功率損耗主要轉化為熱量，因此使用適當?shù)睦鋮s系統至關重要。否則油溫會升高，失去其理想性能并導致系統故障。



為了在受控條件下獲得準確的數據，潤滑實驗測試通過油冷卻器系統使油保持恒溫。

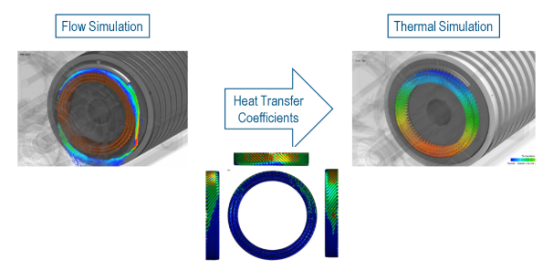

使用類似的數值模擬方法，可以在流動以及固體旋轉和固定幾何形狀的恒定溫度假設下求解復雜的流場。一旦氣流在幾秒鐘內收斂，就可以使用對流傳熱系數 (HTC)來分析組件的加熱情況。





無需解決溫度的緩慢演變以及快速收斂流，從而實現快速、準確的熱分析。



齒輪箱潤滑的數值模擬

考慮到齒輪箱及其潤滑系統設計的復雜性，需要大量的設計迭代是可以理解的。物理測試需要投資并且只能提供有限的信息——計算機輔助工程（CAE）工具提供了降低運營成本和資本支出的可能性。



有許多模型和離散化方法。這些應用的主要方法是采用有限體積法 (FVM)或平滑粒子流體動力學 (SPH)離散化方法的納維-斯托克斯 (NS)方程，以及格子玻爾茲曼方程/方法 (LBM)。

由于可以根據幾何曲率調整離散化，納維-斯托克斯有限體積法 (FVM) 使用戶能夠準確捕獲流動分離。然而，計算域的拓撲變化或大的元件變形（例如流體在齒輪齒之間被擠壓）需要問題簡化和順序模擬。



平滑粒子流體動力學 (SPH) 特別適合交互式應用程序和具有大運動的瞬態應用程序。盡管它對于潤滑應用來說可能是一個不錯的選擇，但它僅限于以具有競爭力的計算成本和精度求解一個階段。



SIMULIA XFlow遵循 LBM 方法，該方法擅長跟蹤任意移動部件，并且由于計算域的自動笛卡爾離散化，預處理工作量較低。與 SPH 不同，LBM 可以在不損失性能或精度的情況下獲得多相解。使用 XFlow，可以模擬和可視化任何速度下空氣和油的行為，揭示因速度而無法用肉眼看到的影響。



結論

齒輪箱內潤滑的精確分布對于確保高效性能和長期可靠性至關重要。油流具有復雜的行為，很難使用物理測試進行分析。統一建模和仿真 ( MODSIM ) 揭示了齒輪箱潤滑的特性，并允許工程師分析和優化性能。



通過找到攪拌和安全操作之間的最佳粘度權衡，可以最大限度地減少損失。通過模擬快速計算的關鍵潤滑 KPI 可確保正確的油浴液位和噴嘴位置以及熱性能。SIMULIA XFlow 提供強大而準確的潤滑模擬工作流程。在格子玻爾茲曼方法的支持下，即使在齒輪之間的狹窄空間中，它也可以有效地模擬油的流動，從而對變速箱效率進行實際分析。



XFlow 仿真可加速齒輪箱效率分析，并降低在測試后期或使用過程中發現問題的風險。MODSIM 降低了開發成本并縮短了上市時間，使制造商能夠在競爭激烈的市場中保持領先地位。
