1.介紹

對于大多數汽車制造商來說，在高速行駛時，溫室風噪聲占據了高頻噪聲的主導地位。使用實驗方法來解決這種風噪聲問題涉及高成本的原型、昂貴的風洞試驗，以及可能昂貴的后期設計更改。為了減少這些相關成本并節省開發時間，在車輛設計過程的早期使用可靠的數值預測方法具有強烈的動機。

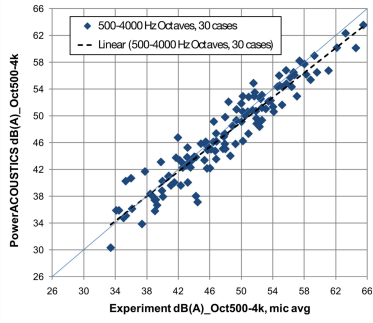

該方法使用CFD來模擬和預測車輛周圍的外界氣流。對溫室上的壓力波動以及流場進行研究以確定噪聲源和等級。CFD求解器的外部風荷載通過基于統計能量分析(SEA)的結構聲學求解器傳播到機艙內部。這種組合技術在室內噪聲預測中的應用已經在[2，3，4中成功建立。圖1是一個交叉相關圖[5]說明了使用CFD/SEA組合技術預測汽車內部噪聲的準確性。

該圖顯示了30種情況下，使用以500Hz至4000Hz為中心的四個倍頻程頻帶中的A加權聲壓級頻譜對內部噪聲進行實驗和仿真預測之間的相關性。在120個數據點上的模擬和實驗之間的平均差為-0.8分貝。圖1中的散點包括與測試測量和參與面板的傳遞函數相關的不確定性。在中展示了該技術對趨勢預測的準確性，其中消除了某些不確定性。

圖1.30個真實車輛案例在500-4000 Hz倍頻帶內的實驗與模擬內部噪聲相關性

后視鏡組件和靠近機艙和A柱的特征在突出的溫室面板周圍的流場中起著關鍵作用，這有助于內部噪音。在表面凍結之前進行評估，可以探索多種安裝選項和更廣泛的設計空間。使用計算方法可以顯著減少早期原型和實驗評估的相關成本。從模擬研究中了解流場有助于改進設計。

本文擴展了這種計算方法在預測車輛內部噪聲中的應用?；谀M的當前工作用干評估和改進上汽通用五菱公司的SUV(SAICGeneral Motors Wuling Corporation)的溫室風噪聲性能。由于從基線分析中確定了主要噪聲源，因此實施了一個漸進的過程而不是傳統的優化過程以節省資源。

2.當前工作細節和演示方法學

車輛信息

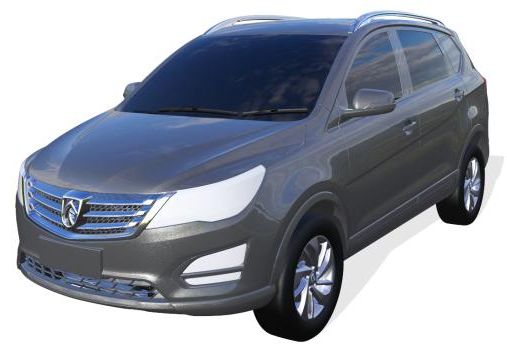

本研究使用的車輛是運動型多功能車(SUV)。它是由上汽通用五菱設計和制造的。圖2顯示了該車輛的計算機輔助設計(CAD)的逼真、詳細和高表面質量表示。

圖2.汽車車身的CAD表示

模擬方法

對車內風噪進行完全的分析性模擬分兩步進行。第一步使用Lattice Boltzmann方法PowerFLOW模擬車輛速度下的流場，并預測車輛外板上的波動壓力載荷。這些瞬態壓力在頻域中進行分析，以基于統計能量分析方法開發噪聲傳遞模塊的載荷情況，并預測座艙內的噪聲。

外部流場模擬

Exa的商業軟件PowerFLOW5.3b用于進行瞬態流模擬。該軟件使用一種特殊的格點Boltzmann方法(LBM)的離散化，該方法在一個由軟件自動生成的可變分辨率笛卡爾體積網格上進行。LBM的關鍵概念在這里簡要概述。如需更多細節，請參閱文獻“7-10】。

內部噪聲計算

在上一步中計算的面板上的壓力載荷用于進行SEA計算以獲取內部噪聲譜。SEA計算使用PowerACOUSTICS 4.0a完成。結構聲學模塊用于建模和模擬帶有機艙內部的車身面板動力學。有關CFD和SEA建模的詳細描述可以在【2,3,5】中找到，這里為了簡潔而省略。

本文中，參與內部噪聲計算的面板包括前側玻璃和擋風玻璃，后側玻璃的貢獻被省略，因?yàn)樗鼘?duì)總內部噪聲的影響可以忽略不計。

模擬過程

首先將進行基線設計模擬，以確定溫室的噪聲源。對于基線模擬顯示，噪聲的主要貢獻者是與后視鏡總成、靠近整流罩和A柱的特征以及設計空間的限制有關，因此修改主要集中在后視鏡總成以及雨刷、發動機罩后部和A柱的特征上。為了節省資源，部署了一連串漸進式的關鍵修改。細節模擬程序在表1中給出。

除了列表中顯示的9次運行外，還進行了另一個基于基線的鏡像分離案例(移除鏡像組)，以評估對鏡像組件的修改能力。

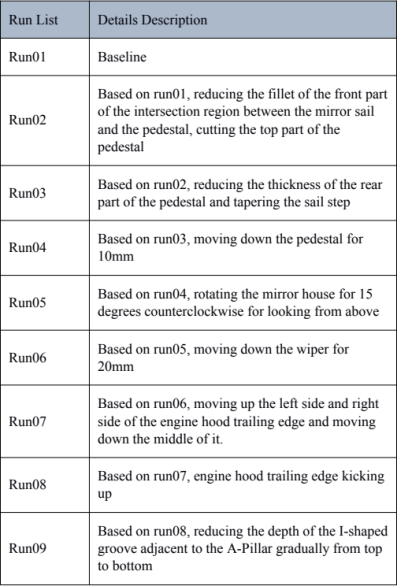

表1.這是表格和表格標題的示例。

在當前的計算研究中用于run01~09的CAD模型是一個完整的車輛，具有圖3~11中所示的詳細設計變化。

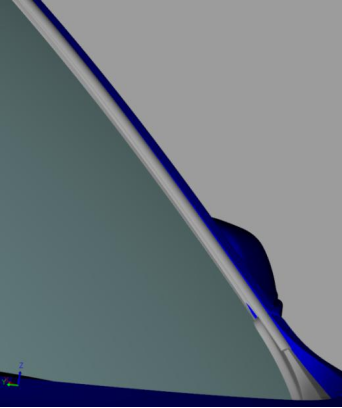

圖3.用于Run01的幾何形狀

圖4.用于Run02的幾何形狀

圖5.用于Run03的幾何形狀

圖11.用于Run09的幾何形狀

3.計算結果

基線結果

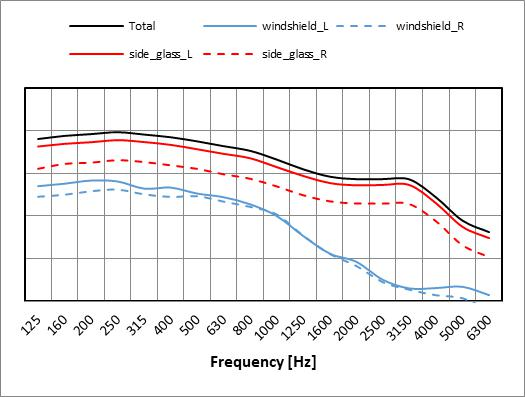

對于大多數汽車，在高速行駛時，對車內噪音起主要貢獻的是側窗和擋風玻璃面板。在駕駛員頭部位置的A加權1/3倍頻帶內，車內噪音頻譜如圖12所示?？梢钥吹剑瑩躏L(fēng)玻璃和前側窗對車內噪音有顯著影響，顯然側窗比擋風玻璃更重要，這表明后視鏡組件應該是改裝的主要考慮因素。，還應考慮對面板上的流動波動產生關鍵影響的其它部件。

可視化噪聲源是提出設計修改以改善車輛風噪性能的關鍵。從圖13的渦核可視化中，可以識別出強烈的湍流噪聲源，包括鏡面組件渦流、整流罩渦流、刮水器尾流和A柱渦流。

Figure 12. The interior noise at the driver head location for run01 in A-weighted 1/3rd octave bands

Figure 13. Visualization of vortex cores (Lambda 2), colored by SPL in 50 to 250 Hz

根據面板上的壓力波動，可以推導出湍流載荷和聲學載荷，如圖14所示。前側玻璃上的湍流載荷表明，來自鏡帆尾跡、基座尾跡和A柱渦的高湍流載荷。側玻璃的聲學載荷表明，高載荷來自帆尾跡和基座尾跡。同樣，擋風玻璃上的刮水器尾跡和整流罩渦的高湍流載荷也可以觀察到，而整流罩渦撞擊A柱前邊緣會產生一些聲學載荷。

圖14.面板上的1000 Hz倍頻帶dB圖，80-110 dB

基于上述分析，應進行run02~09的修改區域，以改善車輛的溫室風噪聲性能。

修改案例的結果

為了量化每個修改特征的影響，導出了每個案例及其參考案例的內部噪聲差異這些差異的A加權1/3倍頻帶值從125~6300Hz繪制在圖15中。可以看出，大多數修改都導致更好的噪聲性能。該圖還表明，在所有設計變化中，run06在中等高頻的內部噪聲方面提供了最佳的改進，為1.5dB，這表明將雨刷隱藏在引擎蓋下將大大改善噪聲。 次要改進在于減少鏡帆和基座相交區域前部的接縫，這涉及到切割基座頂部，從而基本解決了鏡組件區域產生的尾流和渦流引起的問題，在中高頻上提供了0.5到1dB的改善。代表向下移動基座的Run04在整個頻帶上也獲得了約0.5dB的改善。對Run03的修改，即減少基座后部的厚度并減小帆階的斜度，使其在中高頻區域更加平穩，但在400Hz附近產生了一些額外的噪聲。旋轉run05的反射鏡室在中頻時的噪聲性能較差，但在低頻和高頻時有所改善。

對run07和run09的修改明顯使全頻段區域的噪音更大，這意味著對于這輛特定的車輛，改變發動機罩后緣形狀和減少A柱附近I形凹槽的腔體的給定修改涉及面板上更強烈的壓力波動。

圖15.在A-加權1/3倍頻程帶中，案例與參考案例之間的內部噪聲差異

由于對run02~04的修改帶來了顯著的改進，因此在圖16和17中繪制了基準線和run04的前左側玻璃的聲壓級圖。如圖所示，run04的聲載波水平在大多數面板上低于基準線。在靠近帆的區域，與基準線相比，run04的高聲載波區域顯著減小。

圖16.1000Hz倍頻帶聲學dB圖，用于run01

圖17.1000Hz倍頻帶聲學dB圖，用于run04

進一步介紹了鏡子關閉案例作為評估設計變化的參考。圖18顯示了運行01、運行04和鏡子關閉案例在A加權1/3倍頻帶內的內部噪聲。該圖說明，代表前三組修改的案例04在整個頻帶上具有更好的噪聲性能，在低頻處降低了約2dB的噪聲，在中頻處降低了1~2dB，在高頻處降低了2~4dB。對于中高頻，噪聲水平介于基線和鏡子關閉案例之間，對于低頻，甚至優于鏡子關閉案例，表明溫室風噪聲性能相當好。

Figure 18. The interior noise for run0l, run04 and the mirror-off case in A-weighted 1/3rd octave bands.

4.結論:

對SGMW SUV的基線和一系列修改進行了模擬，以確定溫室風噪聲源并評估設計變化。鏡子裝配渦流、整流罩渦流、刮水器渦流和A柱渦流是主要的噪聲源。具體的修改措施顯示出效果，其中對基座和帆的修改以及向下移動刮水器提供了最佳性能。運行04和鏡面關閉情況的對比表明，鏡面組件的設計變化值得稱贊。
