模擬幫助工程師提高電池的設計和開發新的電池技術.在這篇博文中,我們將介紹來自3DFERMA平臺模擬電池的工程流程,并演示如何利用這些流程來創建高性能電池系統。

電池在我們的日常生活中變得越來越重要,從智能手機到電動汽車,再到大規模的電網存儲。隨著電氣化越來越普遍,電池的容量越來越大,成本和重量越來越低,壽命越來越長,需要有能力滿足嚴格的操作條件和安全標準。能夠滿足這些要求的公司將具有重大的競爭優勢。

開發改進電池的過程始于電池級。電池是電池的基本單位,包括電極和電解質。電池組是通過連接多個電池組而形成的,通常帶有附加的結構、熱和控制元件。

模擬幫助工程師提高電池的設計和開發新的電池技術.在這篇博文中,我們將介紹?電池工程流程 來自 SIMULIA在 3DEXPERIENCE? platform并演示如何利用它們創建高性能電池系統。

電池工程的挑戰

在開發電池系統時,工程師必須考慮許多相互競爭的設計要求。以下是電動汽車的例子,但其他行業也有類似的需要：

l能力(練習場)：電池應具有盡可能大的容量,以最大限度地減少充電頻率,并延長設備的總體壽命。

l充電時間：電池充電越快,司機就能越早回到公路上去。

l重量：較輕的電池能更快地加速和提高能源效率。

l長壽：汽車電池是一個昂貴的部件.延長壽命會降低維護成本,增加轉售價值。

l溫度：充電和放電在電池內部產生顯著的熱量,需要在炎熱的天氣下冷卻,在寒冷的天氣下加熱。

l安全：電池必須經受住使用的壓力和震動,即使在碰撞中也要保持安全。

為了實現所有這些設計目標并找到最佳的權衡,工程師不僅需要了解細胞在實驗室中的行為,還需要了解它在實際操作條件下的表現。

最近電池工業的發展也使發展更具挑戰性。隨著產業的擴大,供應商和制造商創建了一個更加復雜的供應鏈。開發電池,規模制造,并將其集成到車輛或設備中,可能涉及從分子到系統的眾多參與者,每個參與者的操作都有不同的細節。老牌電池制造商面臨來自初創企業的競爭,與汽車和能源等其他行業的合資企業越來越普遍。電池制造商正在探索固態電解質和鈉離子電池等新技術。

為什么要模擬電池?

在沒有原型的虛擬雙胞胎上測試

模擬使工程師能夠應對這些挑戰.通過模擬,工程師可以使用虛擬雙生模型分析電池的性能.這個電池的數字表示包括所有相關的數據,如幾何學,電極和電解質的性質及其相互作用,以精確的表示它的真實世界的行為。

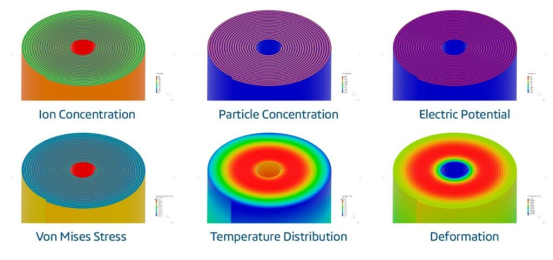

虛擬雙胞胎需要捕捉復雜的電池的幾何形狀,如分層圓柱形("膠輥")設計。3DEXPERIENCE 體驗電池電池工程解決方案，幫助設計分層3d電池電池的幾何形狀，并將它們轉換成詳細,現實的模擬準備模型。模擬后,細胞的各個方面,如溫度分布或離子濃度,都可以用3D可視化。

虛擬雙生子可以在任何開發階段進行分析,從設計階段的早期到構建物理原型之前。這樣可以比較不同的概念并優化設計參數,以確保設計在進行特定設計之前符合要求。潛在的失敗風險,昂貴的返工和項目延遲是最小的。

優化電化學以提高性能

電池充電、儲存和放電的性能由其電化學性質決定。這種復雜的多物理現象是由電池的三維結構和電極與電解質之間的相互作用決定的。用測試分析這些問題是耗時的,而測量的局限性本身就限制了提供的洞察力。

電池電池工程解決方案提供了一種基于紐曼模型的擴展的三維多孔電極理論(PET)來模擬電池在現實環境中的性能?？紤]到微尺度和宏觀尺度的細節,這個模型建立了細胞內的電化學模型。物理學的不同方面--結構、熱、電化學和孔隙壓力--被考慮在一起.工程師可以在不同的機械和熱條件下分析不同收費率下的充電/放電行為等因素。由于模擬是在三維,用戶也可以評估和預測三維行為,如厚度變形和應力引起的腫脹。

確保實際情況下的安全

電池的設計是為了以便攜式的方式存儲高能量密度,例如在智能手機或電動汽車中。因此,他們面臨許多困難和危險的情況--極端的冷熱、彎曲、撞擊和滲透。電池需要抵御這些危險--如果失敗,就應該安全地失效。

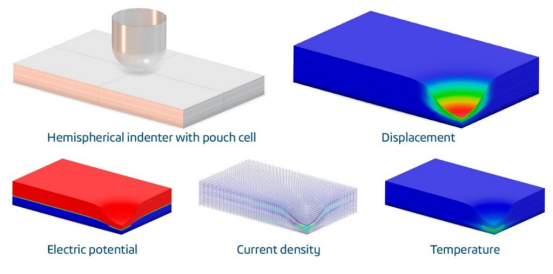

模擬可以在虛擬環境中安全地復制危險的現實世界場景?？梢匝芯酷斪哟┩?、車禍或熱失控等事件,而無需建造和摧毀物理原型的成本和風險。

使電池具有更長的壽命和可靠性,成為更好的投資

隨著時間的推移(歷法)和反復使用(循環老化)電池。例如,當電池?zé)o法使用時,就會出現日歷老化,而每次電池充電或放電時都會發生循環老化。電池的花費對電動車的成本影響很大,而電池老化是電動車迅速折舊和所有權增加的主要原因之一。如果電池能持續更長的時間,電動汽車將成為對司機和車隊管理人員更有吸引力的投資。

電池工程解決方案 3D 經驗平臺為模擬這些老化過程提供了全面的工作流。它可以模擬各種電池的老化機制,如合成和生長的SEI,鋰電鍍,以及陰極的溶解。通過分析這些影響,工程師可以優化電池的使用壽命,生產客戶需要的更可靠的電池。

探索電池科學到細胞化學優化

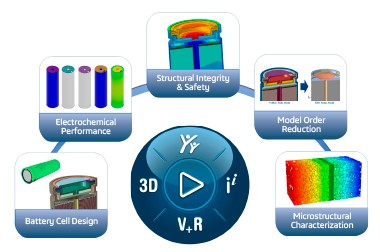

太陽能電池工程3DEXPERIENCE體驗平臺將模擬多物理模擬工作流程與關鍵功能相結合?BIOVIA 化學和材料科學工程和?CATIA 做設計和建模。這些支持電池工程師一起設計、分析、優化和驗證使用3D虛擬雙胞胎電池。

所有流程階段都在同一環境中進行：3DEXPERIENCE,為所有電池工程數據提供唯一的真實性來源。設計師、分析師和其他利益攸關方可以共享信息,并可靠和安全地協作。統一建模和模擬(MODSimM)有助于左轉移分析過程,使單元設計能夠更早地優化,并有可能被識別和解決,確保一個更一致、無錯誤和加速的設計周期。

電池電池工程工具中高度詳細的三維紐曼建模 3DEXPERIENCE是創建實際模擬電池?zé)岷碗娀瘜W(xué)行為的關鍵。這些模擬提供了關于細胞性能和年齡的最高質量預測,包括在不同條件下使用它的任何影響。微結構模擬能夠深入分析電極內部的材料特性。與此同時,用機械模擬來測試電池在諸如熱應力、機械壓痕或釘子穿透等事件中的行為,這樣工程師們就可以在電池的整個壽命期間設計出最佳的安全性。

結論

從智能手表和手機到電動汽車和電網存儲,電池性能是大小設備成功的關鍵。這種性能是由電池內的電化學和多物理相互作用決定的。開發高效、安全和競爭的電池需要了解電池復雜的三維行為。

達索系統提供了一個完整的電池工程解決方案 3DEXPERIENCE。該解決方案將最佳設計和模擬解決方案集成到工作流中。使用這些工具,電池設計師可以從辦公桌的舒適性來準確分析電池性能,而不必制作物理原型。

以及電池工程解決方案 3DEXPERIENCE、電池制造商可以在開發周期內促進所有利益相關者之間的協作和左移分析?？梢约霸缃鉀Q潛在的安全和效率問題,而不需要大量的重新設計造成延誤和成本超支。通過仿真,電池電池制造商可以開發創新的、有競爭力的新產品,同時降低研發成本和時間到市場。
