近年來，隨著無線通信技術的飛速發展，各種各樣的技術在不同的通信領域得以應用。極化可重構天線由于可以實現極化捷變，在現代無線通信系統中引起廣泛關注。相較于常規固定極化的天線，極化可重構天線可以有效的避免極化失配，減少信道干擾，并且提高系統的性能。



實現極化可重構天線的方式基本上分為兩類，一類是將 Pin 二極管、單刀雙擲和單刀多擲等控制元件集成在天線上，通過元件來改變分布在天線上的電流形式，以此改變輻射電磁波的極化狀態[1]。另一類是將控制元件加載在天線的饋網上，通過控制饋網的工作狀態來為天線提供不同形式的激勵，以此改變天線的極化[2]。其中第二類方式可以將控制電路集成在饋電電路中，因此不會增加天線結構的復雜性。



Pin 二極管通過控制兩端的偏置電壓，可以展現出不同的電路性能。這種電控的方式使得 Pin 二極管作為開關具有響應速度快的特點。而電橋由于其可以在寬帶范圍內實現 90 度輸出相位差的特性，因此適合作為雙線極化天線的饋電網絡使天線能夠以圓極化的狀態工作。



而本次設計的饋網就是選擇使用加載 Pin 二極管的電橋，作為可重構饋網為后續天線的設計提供便利。本次設計的天線工作于 1.9GHz~2.1GHz 之間。本次設計中采用 Pin 二極管來控制一組接地電容的引入，當接地電容未被引入時，電橋作為直通狀態工作，輸入的能量全部從直通端口流出。當接地電容被引入時，電橋作為功分狀態工作，輸入的能量從耦合端口和直通端口輸出，輸出的幅度相等，相位相差 90 度。同時電橋的節數也增加了，使其能覆蓋更寬的頻帶。通過達索三維全波電磁場仿真工具 CST 對根據具體設計指標所設計的電橋進行仿真并改進。本文將詳細說明建模仿真過程。



2 可重構電橋設計概述

2.1 電橋結構概述

本次設計的電橋以 90 度電橋作為基本的結構形式，如圖 2-1 所示。圖中特性阻抗 Z0 通常為 50ohm，λg對應中心頻點的介質波長。

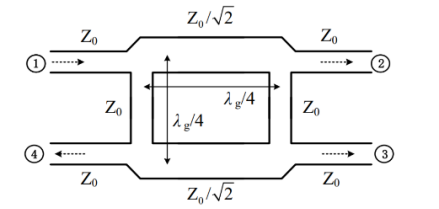

圖 2-1. 90 度電橋基本結構示意圖



當 1 端口作為輸入端口時，2 端口和 3 端口作為輸出端口，輸出幅度相等，相位相差 90°，而 4 端口作為隔離端口，幾乎不會有能量從該端口輸出。由于電橋結構的對稱性，當輸入端口換成其他端口時，也會有一樣的傳輸特性。因此電橋的 S 矩陣可以表示為：







圖 2-2 為本文中可重構電橋原理圖。利用 Pin 二極管的連通和斷開狀態，選擇性地將接地電容引入或者分離。當 Pin 二極管斷開時，接地電容未被引入。由端口 1 輸入的功率幾乎全部從端口 3 輸出，輸出端口 2和隔離端口 4 沒有輸出。當 Pin 二極管連通時，接地電容被引入，電橋相當于一個常規的 3dB 耦合器在工作。



由端口 1 輸入的功率被平等地分配到了 2 端口和 3 端口，并且輸出端口間有 90 度的相位差。隔離端口 4 無輸出。

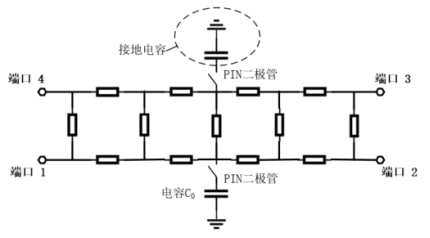

圖 2-2 可重構電橋原理圖



3 電橋具體建模和參數設置

本次設計的加載 Pin 二極管的可重構電橋的模型，使用達索三維全波電磁場仿真工具 CST 進行仿真設計，天線的總尺寸為 130mm*70mm*0.762mm，工作頻率范圍為 1.9GHz~2.1GHz。



3.1 電橋具體建模操作

本次建模采用的是達索三維全波電磁場仿真工具 CST，版本為 2019 版。考慮到本次建模為微帶形式的電橋，因此，選擇 CST 工具中的 MWs 工作室中 Circuit & Components 中的 Planar Couplers & Dividers 進行建模。本次所設計的電橋帶寬是 1.9~2.1GHz 頻段，根據經驗，選擇時域求解器作為求解器。在設置建模中默認的單位時，長度單位設置為 mm，頻率設置為 GHz。



本次設計的電橋介質基板采用相對介電常數為 3 的 RO3003，厚度為 0.762mm，選中工作欄中的 Brick 選項并設置相關參數完成介質基板的建模。然后選中上表面的下邊沿中心處并 Local WCS，通過 Align WCS 將局部坐標系 WCS 移動至下邊沿的中心處。然后通過工作欄中的 Brick 選項，輸入相關參數完成電橋中各段微帶線的建模操作，基礎電橋圖像如圖 3-1 所示，電橋的階數為 4 階。

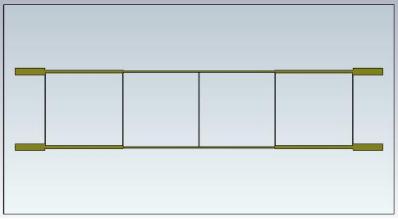

圖 3-1. 電橋基礎微帶線示意圖



然后是在之前模型的基礎上進行接地電容的建模，選擇電橋中心位置的兩側，建立交織線形式的分布電容，并用金屬化過孔將電容的一端與地板連接，電容的另一端需要通過 Pin 二極管與電橋相連，因此需要提前預留出一定的空間。具體分布電容模型的建立也是通過工具欄中的 Brick 操作生成交織線中基礎的矩形條帶，連接段的三角形部分則是用 Curve 操作中的 line 畫出一個封閉的三角形曲線，通過 extrude 操作將三角形曲線變成一個三角形的平面。通過布爾操作的 Add 操作，上面的所有結構可以與基礎的電橋模型相連，最終電橋的圖像如圖 3-2 所示。

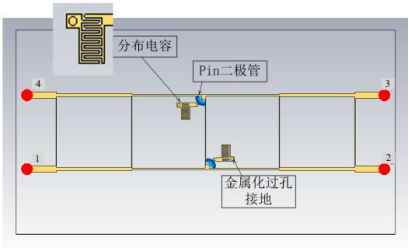

圖 3-2. 加載 Pin 二極管后的電橋

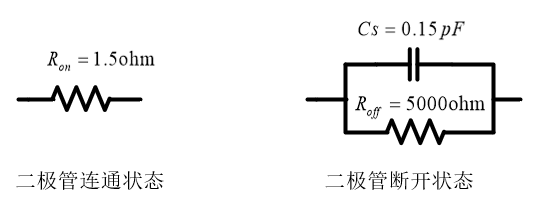

而對于 Pin 二極管，通過不同的等效電路來替代二極管導通或者斷開的狀態，如圖 3-3 所示。圖中的集總元件可以通過 Lumped Element 操作設定，選定預留給二極管的區域兩側模型的邊緣，即可定位二極管等效電路的加載位置。類型中選擇 RLC Parallel，R 和 C 均設為變量，在二極管連通狀態時，C=0F，R=1.5ohm，而在二極管斷開狀態，C=1.5e-13F，R=5000ohm。





圖 3-3. 下表面異形地板示意圖



3.2 激勵源設置

在建模完畢的情況下，需要設置激勵源。使用 Discrete port 進行激勵源設置，對于微帶線，我們在端口處建立高為介質板厚度，寬為微帶線寬度的矩形。通過選定矩形的上邊緣與下邊緣，可以定位端口的位置，使端口的電流方向垂直于地板。端口類型選擇 S-Parameter，阻抗設為 50ohm。



3.3 天線其他條件設置

本文設計天線工作頻率范圍為 1.9GHz~2.1GHz 之間，所以設置 CST 仿真頻率范圍為 1.7GHz~2.3GHz，background 設置為 Normal，邊界條件設置為 open(add space)，求解器的網格設置為 Hexahedral，準確值設定為-40dB。



4 仿真結果導出與分析

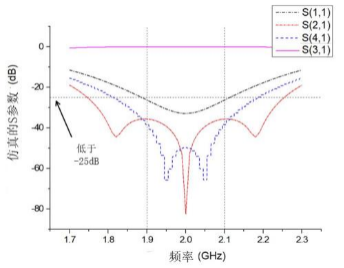

第一步的仿真是對二極管的斷開狀態對電橋進行仿真。需要關注的是 S 參數的分析，除了通過軟件繪圖，達索三維全波電磁仿真工具 CST 也支持通過工具欄中的 Post Processing 中的 Import/Export 導出對應的 Snp 文件格式的 S 參數矩陣，并進行保存。將數據導入 origin 繪圖軟件中即可根據需求繪制出相應的曲線，如圖 4-1 所示。圖中的 S 參數顯示回波損耗從大約 1.9GHz 到 2.1GHz 的曲線均處于-25dB 以下，隔離度也大于 25dB符合設計要求，電橋可以令雙線極化天線天線以原本的極化狀態工作。





圖 4-1. 仿真的 S 參數曲線



第二步的仿真是對二極管的連通狀態對電橋進行仿真，同樣通過導出 S 參數矩陣，在 origin 中繪制了相應的曲線，如圖 4-2、圖 4-3 和圖 4-4 所示。在圖 4-2 中可以看出，回波損耗在-22dB 以下，隔離度也在 22dB以上。在圖 4-3 中可以看出，兩個輸出端口的傳輸系數幅度相近，最大的幅度差相差為 0.5dB。在圖 4-4 中可以看出，輸出的相位差也接近 90 度。綜合來看，電橋良好的功率分配比以及相位差可以令雙線極化天線天線以一對正交的雙圓極化狀態工作。

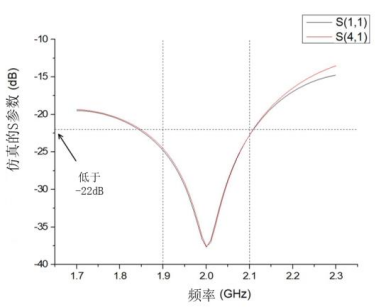

圖 4-2. 仿真的 S 參數曲線

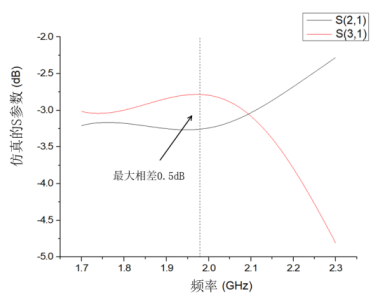

圖 4-3. 仿真的傳輸系數

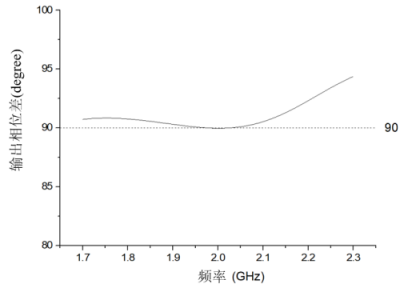

圖 4-3. 輸出端口間的相位差



5 結論

本文以達索三維全波電磁仿真工具 CST 為載體，針對 1.9GHz~2.1GHz 的極化可重構天線的饋網設計問題，在電磁 MWs 工作室中，建立了模擬加載 Pin 二極管的可重構電橋的仿真模型。通過設置對應的集總元件數值，等效二極管的斷開與連通狀態，仿真出電橋?qū)?yīng)天線不同極化狀態的回波損耗、傳輸系數與隔離度。



在后續的工作中需要注意的是，仿真結果是基于理想模型下得到的，在實際加工中由于二極管的分布參數影響以及加工的誤差影響，會存在一定的誤差。在電磁仿真領域的后續研究中，我們可以將加工的誤差考慮到仿真模型中來對加工誤差的影響進行評估，以及將二極管的等效電路作進一步的完善。為了實現這一目標，在未來的工作中，我們需要建立更加貼近加工實物的模型，根據工程實踐經驗一步步對模型進行修正，使仿真結果更加可靠。
