設計中有些結構的設計依靠的是前輩經驗，缺少理論依據和相應的設計標準，或者是幾種結構形式，不知道哪種形式在更優，強度更好。通過仿真模型，離散，加載載荷和邊界可以方便快捷直觀的解決這些困惑，使結構設計形式不斷進步。本例通過簡單螺釘柱設計，說明仿真在結構設計中的基礎應用。

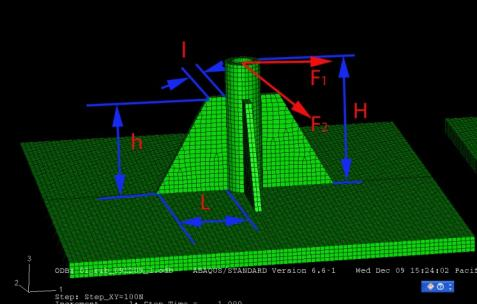

圖 1 螺釘柱模型



目的： 確定圖中螺釘柱設計的各個參數值。

方法： 使用 ABAQUS/standard 模塊，固定底板邊緣，通過施加力 F1、F2，查看比較各個模型

受力變形情況

1、參數 L 的確定

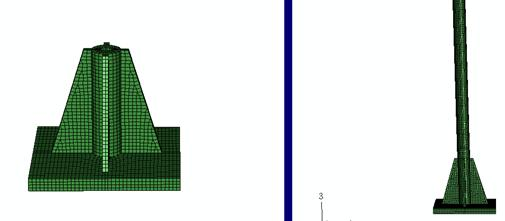

圖 2 離散模型



如上圖，整體模型包含上筋板長度 L 逐漸減大的 25 個模型

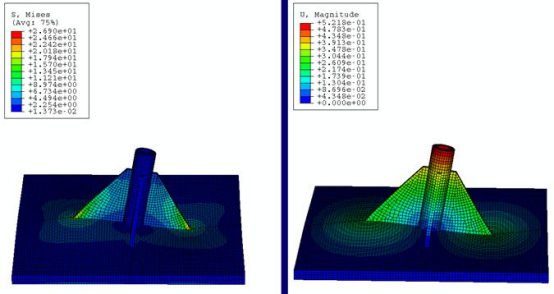

圖 3 施加力 F1 后，應力集中區域和最大位移位置（變形系數 10）

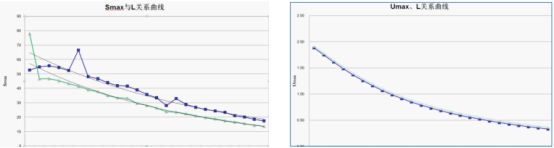

查看各個模型的受力和位移，做出 Smax 和 Umax 曲線，從而確定 L 的最佳取值。



2、參數 l 的確定

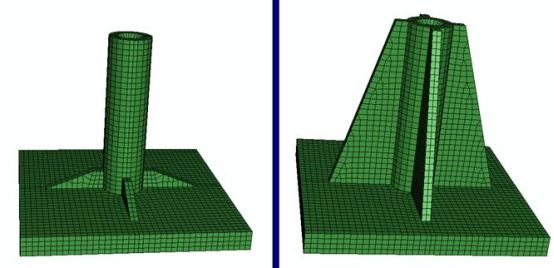

a 第 1 個模型 b 第 17 個模型

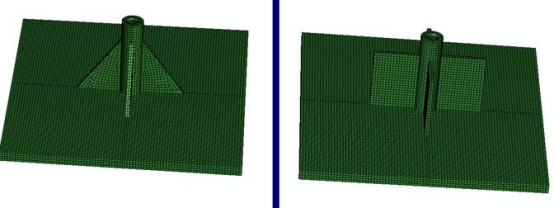

圖 5 離散模型



整體模型中包含了 l 值逐漸增大的 17 個模型。

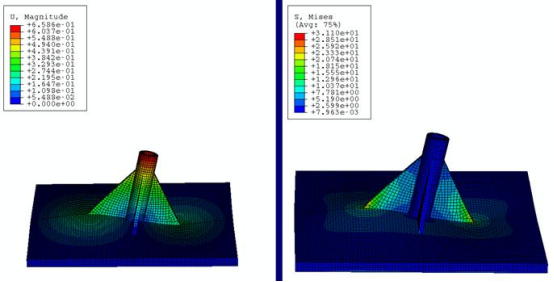

圖 6 施加力 F1 后，模型的位移云圖和應力云圖

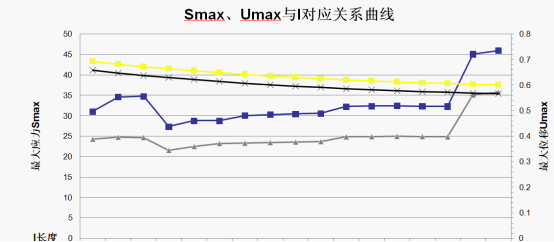

圖 7 Smax、Umax 與 l 對應關系曲線



通過施加力 F1、F2，做出 Smax、Umax 與 l 對應關系曲線，確定 l 取值。



3、參數 h 的取值

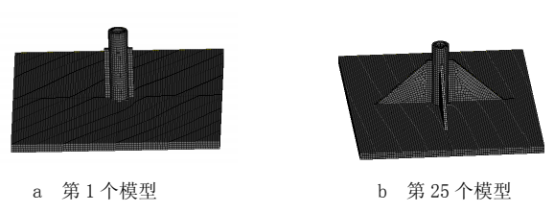

a 第 1 個模型 b 第 25 個模型

圖 8 離散模型



整體模型中包含了 h 值逐漸增大的 27 個模型

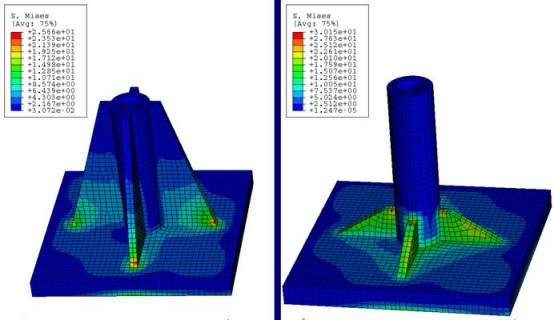

圖 9 當 h 取不同值時，最大應力區域出現變化

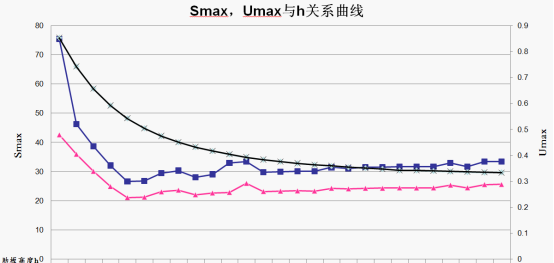

圖 10 Smax、Umax 與 h 對應關系曲線



固定柱子高度 H,改變肋板高度 h, Smax，Umax 與 h關系曲線如上圖,根據曲線及應力位置變化確定 h 取值。



4、參數 H 的取值



a 第 1 個模型 b 第 27 個模型

圖 11 離散模型

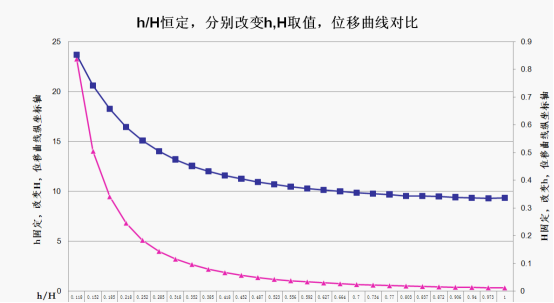

圖 12 h/H 恒定，分別改變 h,H 取值，位移曲線圖



當 h/H<0.35 時，固定肋板高度的位移曲線更陡；當 h/H>0.35 時，曲線形狀相似。從位移曲線上的值看，當柱子過高時，會造成很大的變形，因此在滿足連接長度時，H 盡可能取小值。



結論

通過以上的分析，從曲線中可以確定各個參數的最佳取值范圍，用于指導結構設計。



資料來源：達索官方
