制動器是制動系統中產生阻礙車輛運動或相對運動趨勢的力的部件。整個制動過程是利用盤式制動器將汽車行駛的動能轉化為摩擦產生的熱能過程。在實際使用的過程中，制動盤的最高溫度會達到 300-400℃；連續多次制動或高速制動時，熱流密度輸入量大，同時制動時間較短，導致制動盤溫升很快，通常情況下，會導致制動力矩飛速下降。

摩擦耦合件的摩擦熱能使其摩擦表面部分區域出現高溫、表面氧化，嚴重會有熱疲勞磨損的現象，嚴重會使制動器失效，給行車安全帶來很大隱患。但伴隨著科技進步、工作節奏加快，人們對行車的高速、環保、舒適、安全等的要求也日益嚴格，對相同尺寸或是更小尺寸的制動器意味著，更小的摩擦接觸區域承受大幾倍甚至是幾十倍的熱量，也為制動器提出了更高的要求。因此為了保障行車的安全性和可靠性，必須研究出摩擦副的熱衰退和熱損傷等問題的解決辦法，而這些問題的根源就是制動時產生的摩擦熱。

實際使用過程中，摩擦副產生的摩擦熱主要由制動盤和摩擦片吸收，其中摩擦片通常由非金屬材料組成，制動盤則由金屬材料制成，其導熱性能較摩擦片好。從而，制動盤吸收絕大部分的摩擦熱能，因此其承受更多的熱載荷。因此本文只分析了制動盤的溫度場和應力場的分布規律。

1 制動的摩擦生熱理論

對于制動盤的溫度場仿真分析，通常是采用能量折算的方法計算制動過程產生的熱流 密度，這里需認為輸入的熱流密度是均與分布在摩擦表面的。根據能量守恒定律分析 制動過程，本文針對客車的四分之一模型，假設從制動開始到結束的動能全部都轉化 為摩擦耦合件的生熱能量，則摩擦耦合件產生的熱能為

式中 M 為軸載荷 kg； V0為客車制動時的初始速度 m/s 該公式只是在理論上可以成立，但在實際的制動過程需要考慮很多外在的因素，如：空氣阻力與客車摩擦產生的熱能、各個運動部件之間的摩擦產生的熱能、輪胎跟地面 摩擦產生的熱能等很多能量均由動能轉化而來。因此在制動的過程中，制動盤的輸入熱量還需考慮動能的轉化比例。本文中制動盤的輸入修正熱量為

式中，η為制動盤吸收熱量占總動能的比重

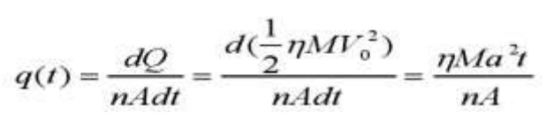

若忽略摩擦產生的熱量沿徑向和軸向分布的差異，這里將摩擦產生熱量轉為對應的熱流密度均與分布在制動盤摩擦區域的每個節點，則由熱流密度的公式，可知摩擦盤上熱流密度與制動時間 t 的公式為：

本文中假設制動過程為勻減速過程，客車的減速度為 a，可得制動盤的摩擦面上熱流

密度與制動時間的關系為

一般有 80-90%的能量由制動副轉化為熱量消耗掉，文中取 90%。由公式可得出，通過能量折算法計算的熱流密度隨著制動時間的增加而線性遞減，而遞減的斜率與客車載重、加速度的二次方成正比，且與摩擦面的個數、摩擦片面積成反比

2 制動系統有限元模型建立

本文以某制動器為研究對象，應用 ug 軟件建立相應的制動盤三維模型，將其三維模型轉化為 stp 格式，導入 abaqus 軟件對制動盤進行網格劃分。在網格劃分時，要考慮網格的 大小與單元類型對結果的影響，本文選用 3mm 為網格劃分的基本尺寸，網格單元選用熱結構耦合專用單元 C3D4T，制動盤的材料為 HT250, 整車與制動盤參數見表

制動盤的材料

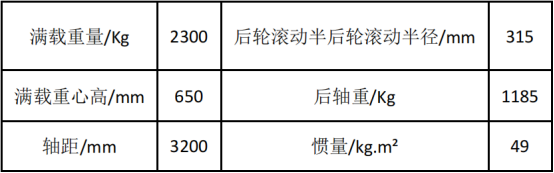

整車與制動盤參數

熱流密度的確定

制動過程的熱應力分析，實際是車輛動能轉化為摩擦生熱和克服阻力做功的過程。其 中，摩擦生熱的能量一部分被地面消耗，大部分是被制動盤和摩擦片吸收。分析過程中， 直接將摩擦副吸收的能量轉化成熱流密度施加在制動盤摩擦表面，計算公式參考上文，本文只對制動盤單次制動升溫與多次連續制動制動盤表面的溫度進行分析制動盤單次制動升溫：根據《QC/T 564-2008 乘用車制動器性能要求及臺架實驗方法》相關規定，汽車以 100km/h 的初始速度進行緊急制動，其制動減速度為 6.125m/s2，制動時間為4.54s。

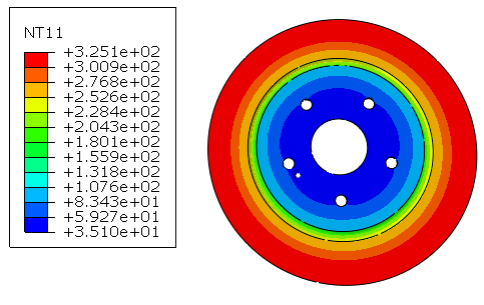

圖 單次制動升溫云圖

制動盤多次制動升溫: 車輛初速 64km/h,以 0.5g 的減速度制動至 24km/h，制動時間為2.27秒，間隔時 20 秒，以 22.27 秒為一個制動循環。又從速度為 64km/h，同樣以 4.9m/s2 的減速度制動至 24km/h?？偣策M(jìn)行 80 次制動循環,如圖 ABAQUS 中工況的設置

ABAQUS 中工況的設置

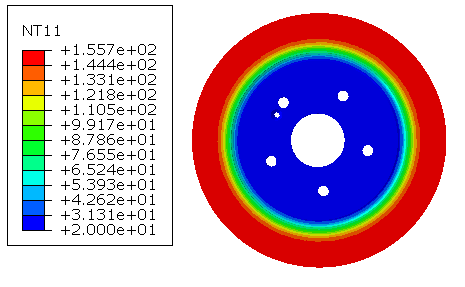

圖 多次制動升溫云圖

3 總結

通過能量守恒對制動盤在單次與多次制動的熱密度進行了計算，在產品開發前期可以定量的了解制動盤的溫度情況，通過該方法減少產品制動盤的開發周期，提高產品的可靠性及經濟效益。
