隨著超級快充技術的發展，采用液冷技術的充電槍通流能力可以高達600A，極大地提升了充電效率。在充電過程中，液冷充電樁通過循環冷卻液將充電模塊及Cable產生的熱量帶走，從而確保充電模塊的穩定、安全的運行。

液冷直流快充Cable的3D建模

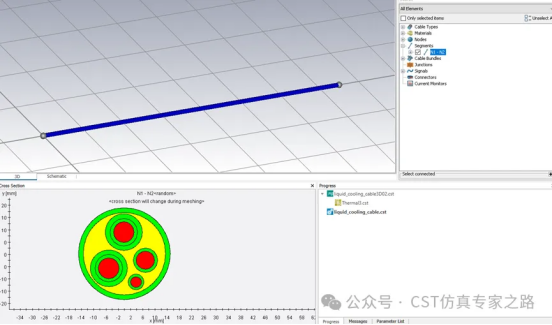

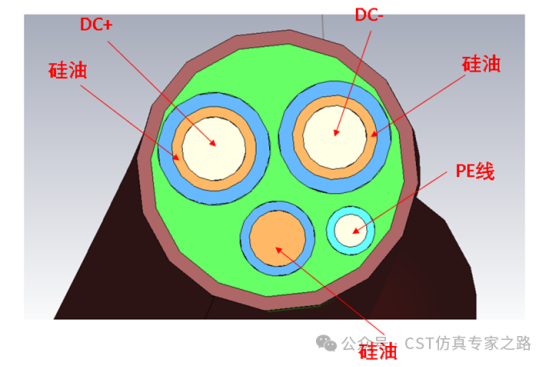

液冷線纜主要分為兩大類：浸沒式和隔離式，我們選擇一種主流的浸沒式的線纜，如上圖所示。銅線周圍被硅油360度包裹，硅油通過熱對流的方式把銅線上的熱量帶走。接下來我們利用CST Cable工作室對液冷直流快充線進行建模，如下圖所示。

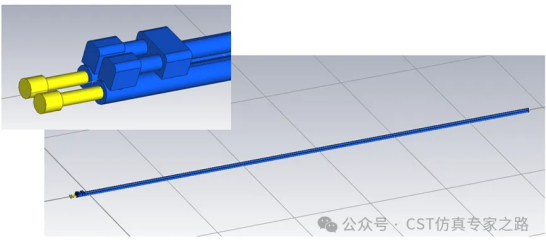

接下來利用CST的Create 3D Cable功能，生成液冷快充線的3D模型，長度3m。

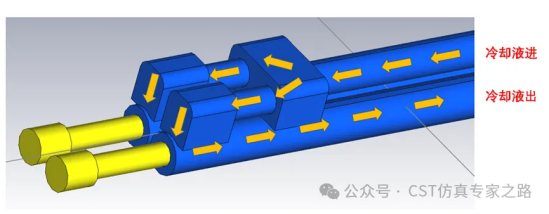

下面是槍頭部分的3D模型，冷卻液從一側泵入，經過轉接頭分別進入DC+和DC-兩條線路，最后再回到充電樁的冷卻裝置，形成一個循環冷卻系統。

創建EM-Thermal Coupling task

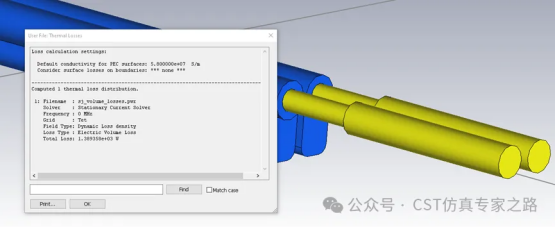

創建CST的電熱耦合仿真流程，設置current為600A，通過Js solver的計算得到Thermal loss為1389W。

接下來要利用CHT求解器進行液冷熱仿真設置。我們需要定義一個Fluid Cavity，選擇液冷管的內表面，箭頭指向液體方向。

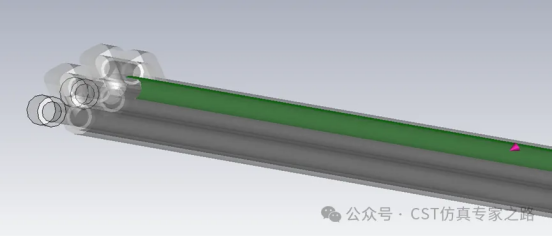

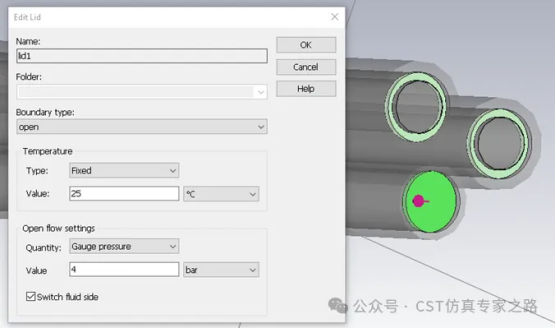

接下來需要在冷卻液的輸入和輸出表面上定義lid。在這個案例中，我們有一個輸入lid，兩個輸出lid，進口處液體壓力定義為4Bar，初始溫度設置為25度。

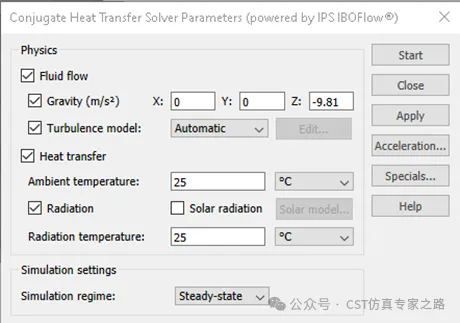

CHT求解器設置可以參考上篇案例，環境溫度設置為25度。

仿真結果對比與分析

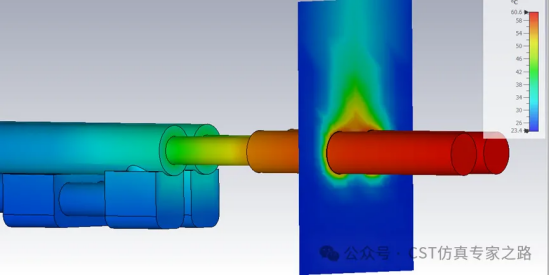

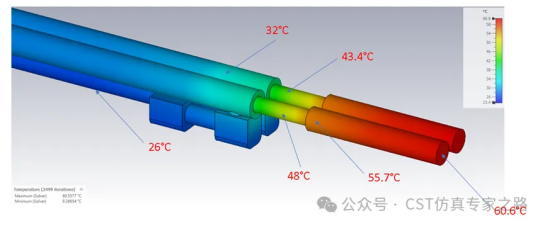

我們看看看液冷的散熱的威力吧！在600A電流的情況下，cable接頭處最高溫度超過了60度。從溫度分布來看，越靠近接頭處溫度越高，在液冷區域溫度明顯降低，這完全符合實際的情況。

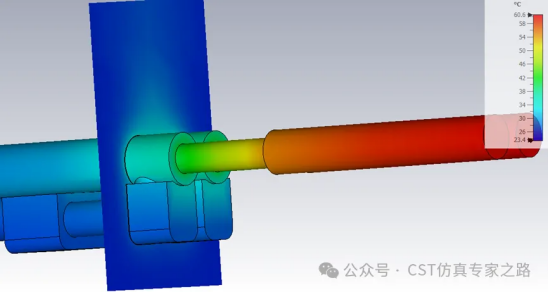

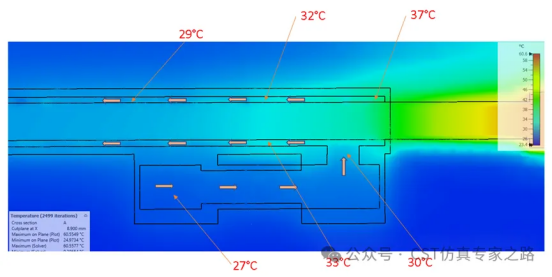

我們還可以清楚的看到內部硅油流到不同位置的溫度場分布，以及線纜對周圍空間的溫度場分布。
